闲聊EMC（六）--滤波器的特点及作用
前言
前几期介绍了变频器作为EMI的典型特点及其耦合路径。
在接下来的EMC介绍中，将详细的介绍下针对不同EMC问题的相关方法。从EMC的三要素——干扰源、耦合路径、受扰体——来看，解决EMC的问题首先需要判定干扰源的性质，以此来分析可能的耦合路径，接下来采取相关的措施保证受扰体正常工作。目前解决EMC具体问题的方法：滤波、屏蔽及接地等。需要注意的是，这些手段不是孤立应用，而是相互配合使用的。
在这一期里，我们将讨论下有关于滤波的相关议题。（本期内容较长，希望耐心观看！）
滤波是抑制传导干扰的一种重要方法。由于干扰源发出的电磁干扰的频谱比要接收的信号的频谱宽得多，因此当接受器接收有用信号时也会接收干扰信号。采用滤波器能限制接收信号的频带以抑制无用的干扰，而不影响有用信号，即可提高接受器的信噪比，可显著减小传导干扰的电平。
采用滤波器的目的是分离信号、抑制干扰。干扰频谱成分一般不用于有用信号的频率，滤波器对这些与有用信号频率不同的成分具有良好的抑制作用，从而达到抑制干扰的目的。
滤波器具有由集中参数或分布参数的电阻、电感和电容构成的一种网络。这种网络允许某些频率（包括直流分量）通过，而对其他频率成分则加以抑制。除了电阻元件、电感元件和电容元件外，滤波器也可采用等效于这些元件的其他期间构成，还可以由上述元件组成的负荷电路构成。
按滤波器在电路中所处的位置和作用划分，可分为信号滤波、电源滤波、EMI滤波、电源去耦滤波和谐波滤波等；按滤波器电路中是否包括有源器件来划分，又可分为无源滤波和有源滤波；按照滤波器的频率特性划分，又可分为高通、低通、带通、带阻滤波等；按照滤波器的能量损耗特性划分，又可分为反射滤波器和损耗滤波器等。

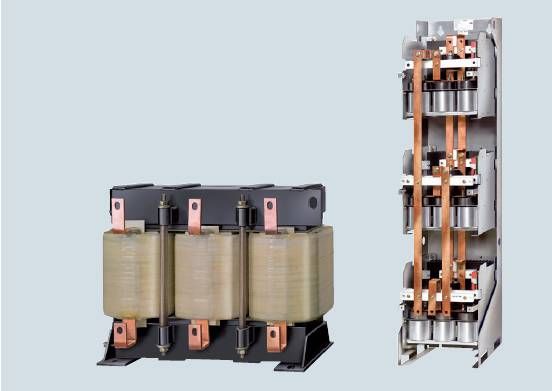

EMC滤波器的特点
1） 滤波器中的LC元件，通常需要处理和承受相当大的无功电流和无功电压，即它们具有足够大的无功功率容量；
2） EMC滤波器在绝大多数情况下都是在阻抗失配状态下运行，所以选择EMC滤波器时需要考虑它们的失配特性，以保证它们在0.5～30MHz范围内，方能得到足够好的滤波特性；
3） EMC滤波器主要用来抑制因瞬态噪声或高频噪声造成的EMI，所以对滤波器所用的LC元件寄生参数的控制，要求苛刻，同时对于EMI滤波器的制造与安装均需认真对待；
4） EMI滤波器必须了解其特性并正确使用，否则将恶化干扰。比如，若滤波器与端阻抗严重失配，可能产生“振铃”；如使用不当，还可能使滤波器对某一频率产生谐振；若滤波器本身缺乏良好的屏蔽或接地不当，将引进新的噪声。特别是用于电源的EMI滤波器，由于他流过较大的功率流，由不正确使用造成的后果可能十分严重。
后期精彩
下期会介绍每种滤波器的原理，敬请期待哟！~
