图书馆数字资源远程访问系统的搭建

VPN技术在图书馆应用已久，但是面对数字资源种类繁多的授权访问方式，导致使用过程中出现了诸多问题，如：Web代理方式的VPN访问国外的部分数据库时，经常会出现浏览器无法自动跳转的情况；仅提供Web访问的VPN无法满足客户端和移动端的App的使用；需要安装浏览器插件的VPN无法在移动终端上使用。

鉴于此，笔者将图书馆数字资源的访问方式分为三类：第一类，Web页面访问的数字资源，如大多数电子数据库；第二类，客户端访问，如Endnote、NoteExpress等文献管理软件；第三类，移动终端访问，如书香中国、超星等需要在移动终端阅读的电子书。本文旨在选择一种VPN，可以满足数字资源的各类访问要求，提升用户体验。

01

VPN技术的选择

VPN技术对比

目前，VPN技术主要包括：PPTP、L2TP/IPSec、SSLVPN、OpenVPN和WebVPN几种，笔者通过表1对五种VPN进行对比。

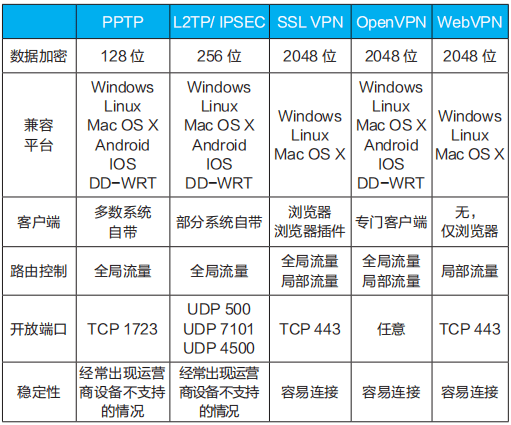

表1 常见VPN技术比较

PPTP、L2TP/IPSec对网络要求很高，当运营商的网络存在地址转换设备时，将无法正常连接。目前，最常用的VPN技术主要为SSL VPN和WebVPN。

WebVPN提供基于Web的内网应用访问控制，允许授权用户访问只对内网开放的Web应用，实现类似VPN的功能。区别于传统VPN技术，WebVPN无需用户做任何配置或安装客户端软件及浏览器插件，直接在网页上通过身份验证即可进入内网应用，大大降低了使用门槛，提升了用户体验感。但是，WebVPN只适用于采用B/S架构的Web浏览器的应用，而对C/S架构的客户端和移动端的应用无法支持。

SSL VPN是以SSL协议为安全基础的VPN远程接入技术。远程用户使用SSLVPN可以安全方便地接入内网，访问内网资源；无需安装额外软件，直接使用浏览器访问内网Web资源，也可以通过安装浏览器插件，访问其他非Web资源；SSL VPN既支持全局流量，也支持局部流量，根据不同用户的身份，分配不同的访问权限，实现精细控制。

OpenVPN作为一个开源软件，就是一个典型的SSL VPN应用，使用的是工业标准的SSL/TLS协议。OpenVPN不是一个基于Web代理的应用，也不是基于浏览器访问，而是需要安装专门的客户端，其客户端可以支持当前所有主流终端类型。

OpenVPN技术

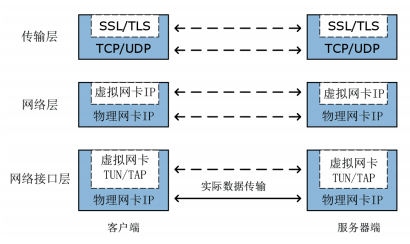

OpenVPN的技术核心是虚拟网卡，其次是SSL协议实现。虚拟网卡工作原理如图1所示。

图1 虚拟网卡工作原理

OpenVPN是一个基于SSL加密的纯应用层VPN协议，是SSL VPN的一种，支持UDP与TCP两种方式。UDP的效率会比较高，速度也相对较快。所以，尽量使用UDP连接方式，如果网络延迟高或者丢包严重，再使用TCP连接方式。

OpenVPN支持全局流量和局部流量两种方式，客户端软件可以很方便地配合路由表，实现不同线路的路由选择，实现一部分目标IP走VPN，另一部分目标IP走本地网络。

02

远程访问系统的功能设计与实现

OpenVPN功能设计

OpenVPN是一个强大、高度可配置的开源软件，可以根据场景和业务需求进行灵活部署。OpenVPN工作在OSI模型的第2层或第3层,使用SSL/TLS协议进行网络传输，支持多种认证方法，如证书、加上用户名密码的证书认证，还支持与LDAP等认证系统进行对接；支持多台部署以实现高可用与负载均衡；不但支持全流量的全路由模式，还支持指定流量的局部路由模式；具有完整的日志记录功能，支持通过自定义脚本实现用户访问资源的统计与监控。

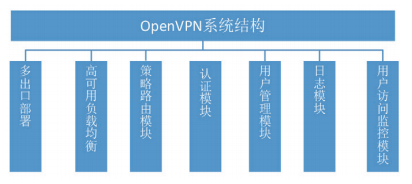

本文根据图书馆的业务需求，主要在高可用性、局部路由推送、用户管理和日志监控等方面进行讨论，为其设计的系统结构如图2所示。

图2 OpenVPN系统架构

OpenVPN功能实现

1.多出口部署

很多高校的校园网采用多出口方案，校园网会根据校内用户所访问的外网资源所在ISP而自动选择相应的ISP出口。同理，外网用户访问校内资源最快的方式，也是选择相应的校园网ISP出口。

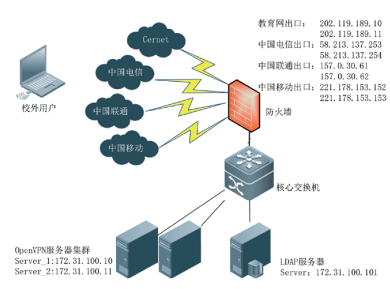

为了让用户在外网获得更快的访问速度，OpenVPN采用多出口部署，OpenVPN服务器分别在各ISP的出口做IP地址映射。其网络拓扑结构如图3所示。

图3 网络拓扑结构

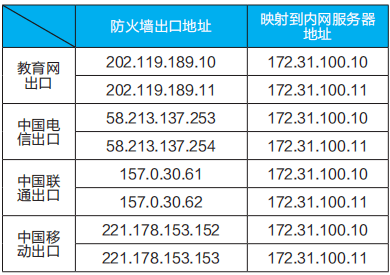

在出口防火墙的in方向上，做出口IP到OpenVPN服务器的地址映射，其映射关系如表2所示。

表2 防火墙出口地址映射表

2.高可用负载均衡设计

OpenVPN采用两台部署，不仅实现VPN的高可用性，还可以进行流量的负载均衡。负载均衡采用DNS轮询方案，配合智能DNS的自动应答功能，实现不同ISP用户请求，返回对应的响应地址。

（1）利用DNS实现负载均衡。每次域名解析请求DNS会根据对应的负载均衡算法计算出一个不同的IP地址并返回，这样A记录中配置多个服务器就可以构成一个集群，并可以实现负载均衡。如用户请求openvpn.cpu.edu.cn，DNS根据A记录和负载均衡算法计算得到一个IP地址，并返回给用户，用户根据该IP地址，访问真实的物理服务器。所有这些操作对用户来说都是透明的，用户可能只知道openvpn.cpu.edu.cn这个域名即可。

（2）智能DNS根据来源IP实现智能应答。智能DNS技术能根据用户所在网络的不同，返回不同的解析结果。换言之，智能DNS技术可以智能地判断访问用户，然后根据不同的访问者把域名分别解析成不同的IP地址，从而达到让用户快速访问资源的目的。

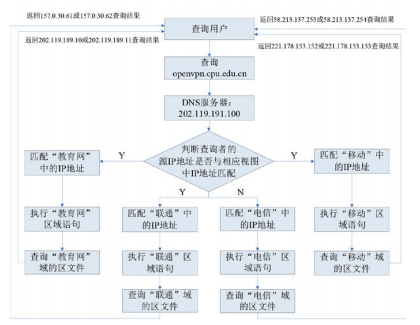

当网络用户通过域名对openvpn.cpu.edu.cn进行访问时，DNS系统根据用户不同的源地址，分别做出不同地址的解析。教育网和三大运营商返回的IP地址为出口防火墙通过NAT功能将OpenVPN服务器的IP地址静态映射到一个公网的地址，这样外网用户便可高速访问OpenVPN服务。具体查询和解析过程如图4所示。

图4 智能DNS查询解析过程

DNS的View功能自动根据客户端IP来判断，然后把DNS请求指向分别相对应的区文件。这样，教育网用户解析出教育网的IP，联通用户解析出联通的IP，移动用户解析出移动的IP，其它用户解析出电信的IP，使用户避免跨网访问，从而提高访问速度。

3.用户端策略路由设计

默认情况下，VPN连接成功后会自动增加一些路由，并把VPN设置成默认网关，客户端所有的流量都会通过VPN来传送，这显然不是很合理。OpenVPN支持局部路由功能，可以指定哪些流量通过VPN，或者哪些流量不通过VPN，从而达到节省流量和提高访问速度的目的。

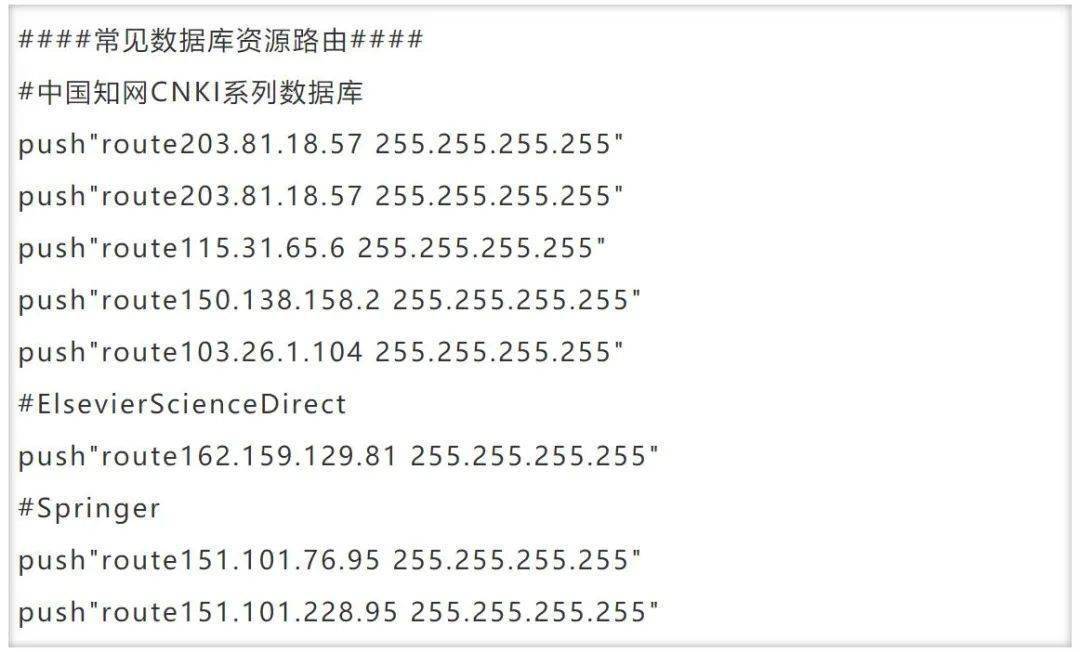

当校外用户访问图书馆的数字资源时，需要在OpenVPN服务器的配置文件中将数字资源对应的IP加入。OpenVPN服务器向客户端push路由，客户端通过pull指令获得服务器push的所有选项并应用。例如访问中国知网CNKI，需要访问，并加入到配置文件中。同理，其他数字资源也如此获得，其部分配置示例如下：

获取数字资源IP的方法可以有很多种，比如直接从数据商获得，或者通过工具查询获得。当然，OpenVPN也支持用户在客户端自己添加路由信息，格式为：route ip/域名，如route。

4.用户认证与管理

OpenVPN支持灵活的客户端授权方式，支持证书、智能卡、用户名和密码。图书馆拥有多种数字资源，并向师生提供VPN服务，最合适的认证方式就是用户名和密码认证，既简单安全又方便管理。用户名和密码认证既支持内建账号和密码，也支持与现有的LDAP或者radius服务器对接。本文采用与现有LDAP服务器进行对接，以实现用户的认证与管理。

LDAP的实现方式有很多方式，本文选用最简单的方式，即OpenVPN自带的LDAP插件实现。

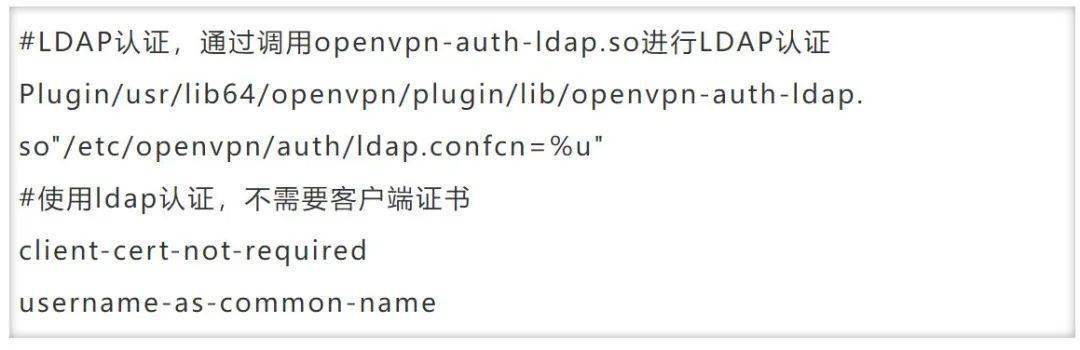

（1）打开/etc/openvpn/server.conf文件，对部分内容进行修改，具体示例如下：

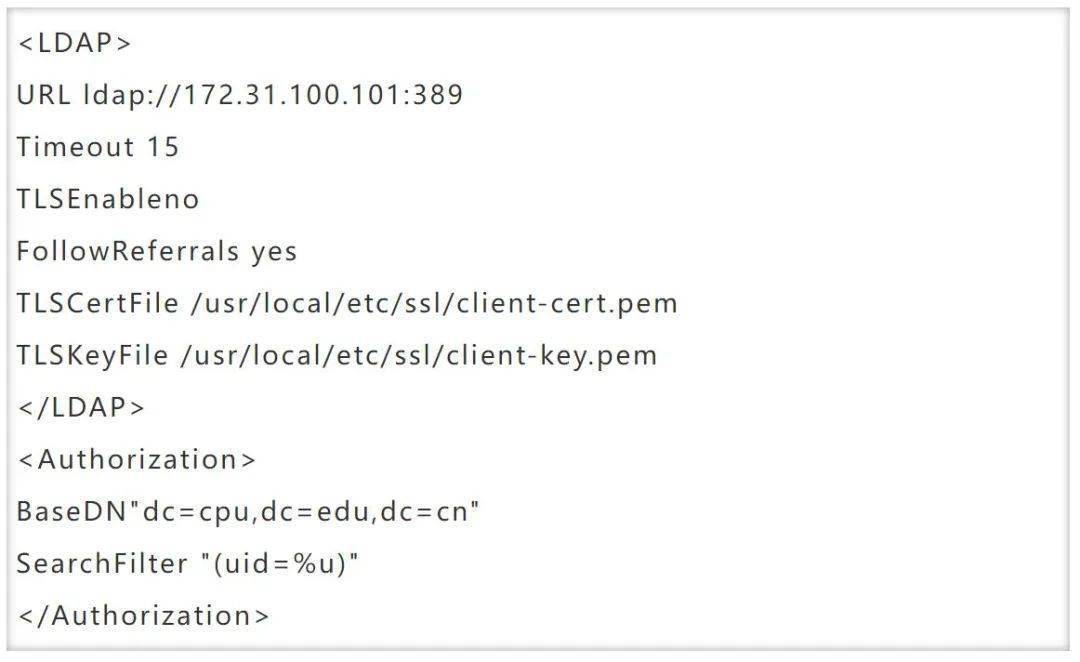

（2）打开/etc/openvpn/auth/ldap.conf文件，对部分内容进行修改，具体示例如下：

这样就完成了OpenVPN与负责用户管理的LDAP服务器对接，实现了VPN和用户管理两个功能的相互独立。独立的模块化部署，既稳定又安全，用户新建、删除，修改密码、更新属性等用户管理操作，在LDAP服务器上操作即可，避免每一次用户修改都会修改OpenVPN服务器，减少对VPN服务稳定性的影响。

03

客户端配置

客户端设置

客户端配置文件中的remote选项使用域名，即使多条运营商线路，也可以通过域名实现自动选路，而不必针对不同的运营商维护多个配置文件。

客户端配置使用用户名密码认证，用户名使用ldap认证，具体示例如下：

多客户端的支持

OpenVPN最大的优点就在于客户端操作系统支持比较广泛，通过安装OpenVPN-Client实现VPN访问，客户端支持的操作系统几乎涵盖了所有的主流系统，包括：Windows、Linux、Mac OS X、Android、IOS和DD-WRT等。

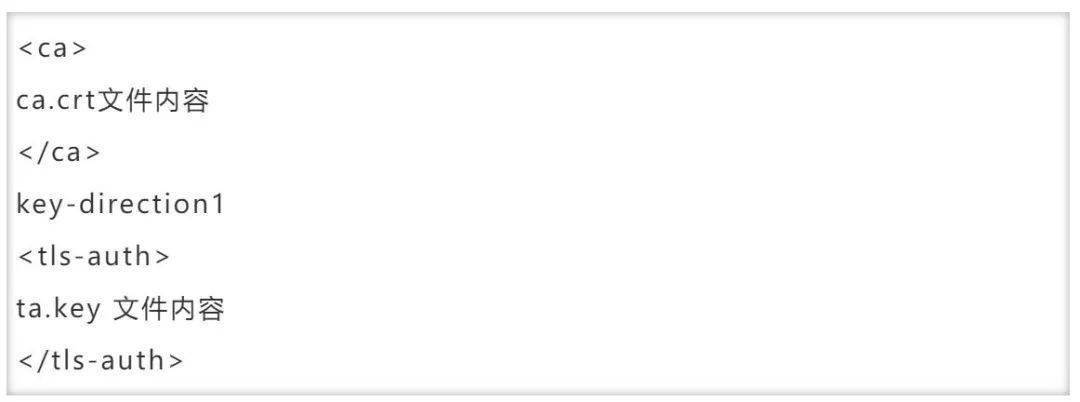

用户安装客户端，需要导入配置文件证书，涉及3个文件：ca.crt、ta.key(如果不开启tls-auth，则无需该文件)、client.ovpn。为了使移动端（安卓和苹果）顺利导入配置文件，需要将ca.crt和ta.key合并到client.ovpn中，具体示例如下:

04

日志与用户访问监控

用户访问监控

OpenVPN为校外师生访问图书馆数字资源提供稳定的VPN服务的同时，用户访问监控功能同样重要。管理员利用该功能，可以更详细地了解用户的登录与退出时间，登录IP和访问URL等信息。这样一旦出现恶意下载事件，管理员可以利用日志进行高效的事件追踪。本文根据OpenVPN的日志，利用自定义脚本统计用户的登录与退出等信息。

1.记录用户拨入脚本

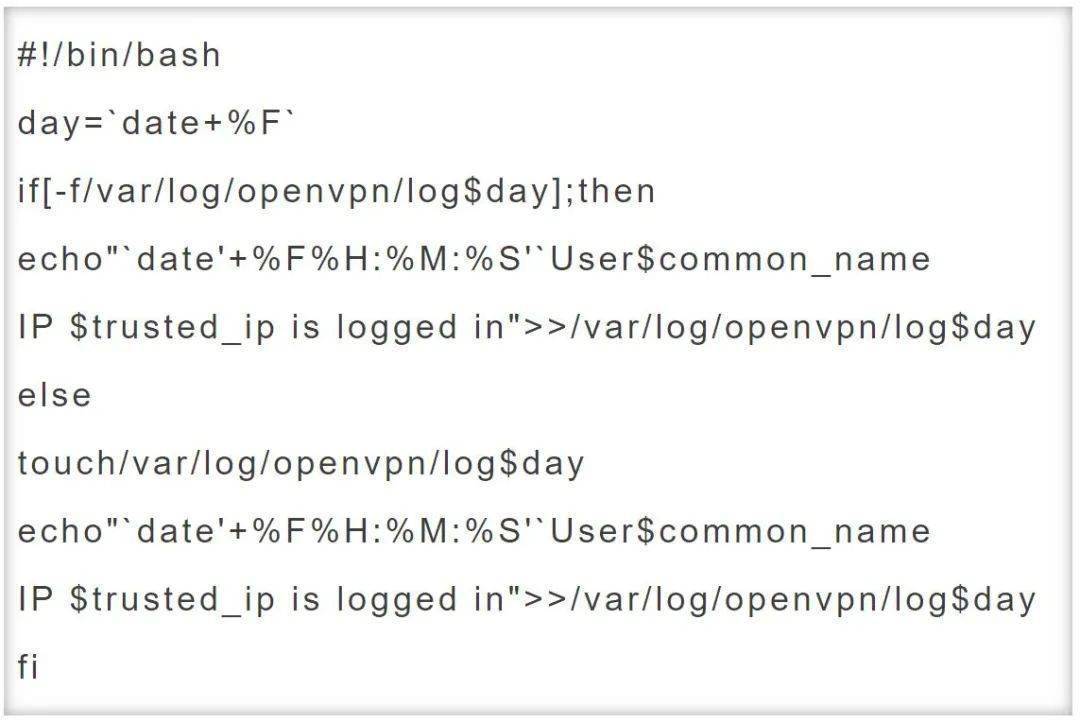

建立/etc/openvpn/connect文件，具体示例如下：

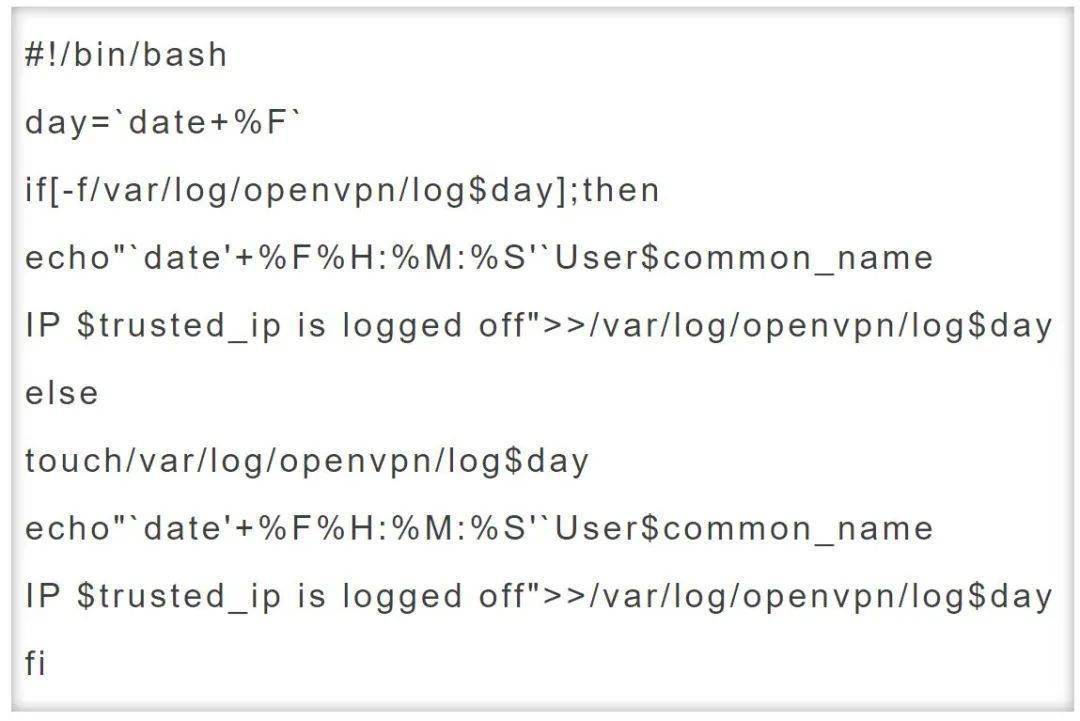

2.记录用户退出脚本

建立/etc/openvpn/disconnect文件，具体示例如下：

3.修改OpenVPN服务器配置文件，启用脚本

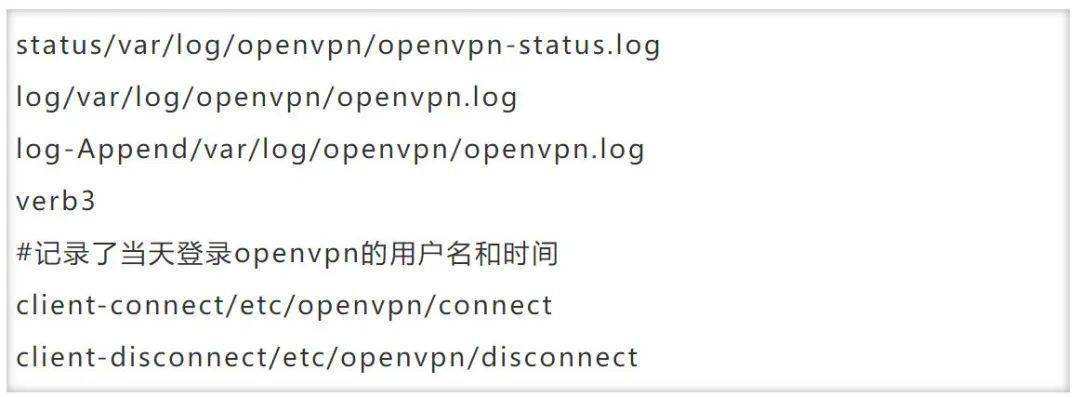

打开/etc/openvpn/server.conf文件，对部分内容进行修改，具体示例如下：

这样每天就会在/var/log/openvpn下面建立文件名为2020-12-27这样的文件，该文件记录了当天登录OpenVPN的用户名和时间，输出如下：

定时报表

通过邮件将用户访问日志定时发送给管理员，可以让管理员详细了解每天用户的访问情况。

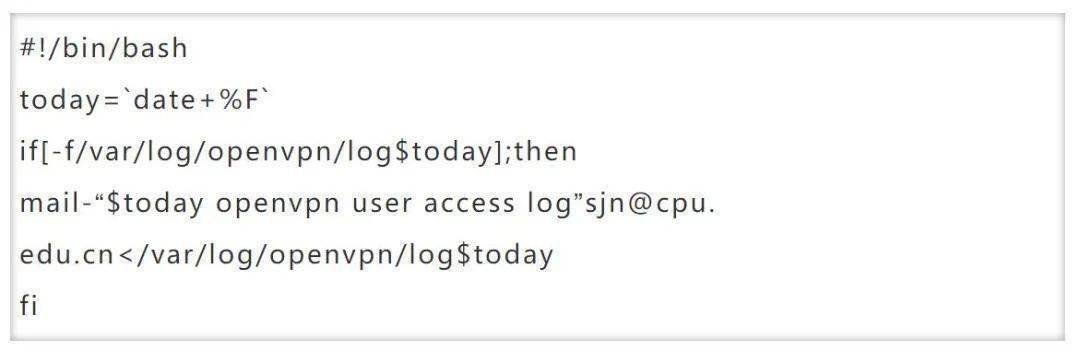

1.创建发信脚本

新建/etc/openvpn/mail2admin文件，编辑内容，具体示例如下：

2.定时发信

建立cron工作表，每天定时23：55发送当天的日志给管理员，具体示例如下：

笔者借鉴OpenVPN在其他行业的应用经验，构建低成本、易实施、高效率的数字资源远程访问系统。由于OpenVPN是开源的，并且在设计之初就充分考虑了系统的扩展性，所以在VPN的基础上可以很方便地扩展。

例如：用户连接数、日志审计等方面。高校图书馆可以进一步探索OpenVPN的功能，尤其是在数字资源访问量统计上做深入的开发，可以通过程序监控用户访问特定资源的时间和数量，对特定数字资源进行监控，对有可能被资源提供商视为“违规”下载的用户行为给予提醒和及时制止，避免因惩罚影响广大用户的合理使用。同时，也为图书馆数字资源建设、评估、采购等提供有力依据。

基金项目：江苏省工程技术文献信息资源及共享服务平台共享共建项目（7422000027/018）

作者：申继年1、刘新霞2（1为中国药科大学图书与信息中心，2为南京财经大学图书馆）

责编：陈永杰
