matlab中plot函数的功能及用法_plot绘制什么图
本文转自http://blog.sina.com.cn/s/blog_d8f783c90102woqb.html
以及https://blog.csdn.net/alvern_zhang/article/details/51153058
MATLAB中plot函数常常被用于绘制各种二维图像，其用法也是多种多样，本文仅介绍plot函数的基本用法——使用plot函数绘制二维点图和线图。plot函数的一般调用形式如下：
plot(X, Y, Linespec)
其中X由所有输入点坐标的x值组成，Y是由与X中包含的x对应的y所组成的向量。Linespec是用户指定的绘图样式，主要选项如下：
Specifier |
Line Style（线型） |
|---|---|
– — |
实线（默认样式） 虚线（短划线） |
: |
点线 |
-. |
点划线 |
Specifier |
Marker（坐标点样式） |
|---|---|
o |
圆 |
+ |
加号 |
* |
星号 |
. |
点 |
x |
十字 |
s |
正方形 |
d |
菱形 |
^ |
上指向三角形 |
v |
下指向三角形 |
> |
右指向三角形 |
< |
左指向三角形 |
p |
五角星 |
h |
六角形 |
Specifier |
Color |
|---|---|
y |
黄色 |
m |
品红 |
c |
蓝绿色 |
r |
红色 |
g |
绿色 |
b |
蓝色 |
w |
白色 |
k |
黑色 |
例如：’–or’表示坐标点为圆圈标志，且线型为红色短划线的绘图样式。
在同时绘制多条曲线时，如果没有指定曲线属性，plot按顺序循环使用当前坐标系中ColorOrder和LinestyleOrder两个属性。
默认情况，MATLAB在每次调用plot函数时将ColorOrder和LinestyleOrder自动重置为DefaultAxesColorOrder和DefaultAxesLinestyleOrder。Default**属性我们可以自定义，有效期至MATLAB关闭，Matlab下次启动时将Default**属性重置为厂家设置(Factory)
set(0,’DefaultAxesColorOrder’,’r|g|b|k’,…’DefaultAxesLinestyleOrder’,’-|-.|–|:’)
使用hold all命令可以阻止调用plot函数时自动重置ColorOrder和LinestyleOrder属性，而是循环使用。注意hold on只是使多次绘制的图形叠加（相当于NextPlot），但不能阻止属性重置。
另外我们可以通过下面四个属性设置标识符的颜色和大小
linewidth——指定线宽
MarkerEdgeColor——指定标识符的边缘颜色
MarkerFaceColor——指定标识符填充颜色
MarkerSize——指定标识符的大小
注意上面四个属性是针对当前坐标系中所有曲线的

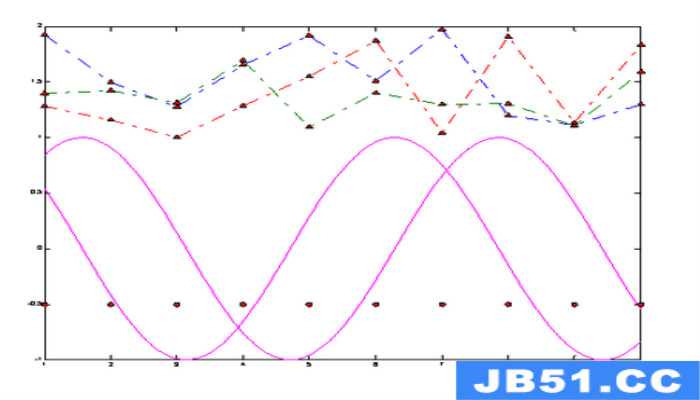

实例X=1:10; % 两个都是数组，必须具有相同的尺寸 X1=[X;X;X]’;%10×3 Y1=rand(10,3)+1;%10×3% 其中一个为向量，另一个为数组，自动匹配尺寸相等方向 X2=1:0.1:10;%1×91 Y2=[sin(X2);cos(X2)]’;%91×2% 其中一个是标量，另一为矢量，绘制垂直坐标轴的离散点 X3=1:10; Y3=-0.5; fh=figure(‘numbertitle’,’off’,’name’,’PLOT Usability Demo’);%创建figure对象 ah=axes;%创建axes对象 h=plot(…%返回所有曲线句柄 ah,…%指定坐标系，可以省略，此时默认gca X1,Y1,…%坐标数据 ‘-.^’,…%曲线属性，可以省略或部分省略，此时自动选择 X2,Y2,… ‘m-‘,… X3,Y3,… ‘o’,…%注意此组数据设置线型和颜色无效，因为默认绘制离散点 ‘linewidth’,2,…%线宽 ‘MarkerEdgeColor’,’k’,…%标识符边缘颜色 ‘MarkerFaceColor’,’r’,…%标识符填充颜色 ‘MarkerSize’,8)%标识符大小
举例如下：
定义x为0到2pi之间的一组向量，且x向量中相邻两个值之间的增量为pi/100。定义y向量中的值为x向量的sine值。
x = 0:pi/100:2*pi;
y = sin(x);
figure % 打开新的绘画窗口，可省略该句
plot(x,y) %采用默认样式，绘制实线
x = 0:pi/20:2*pi;
y = sin(x);
plot(x,y,’–or’) %坐标点为圆圈标志，且线型为红色短划线的绘图样式
注：可以根据上述Linespec表格自由组合线型样式。
在不关闭绘图窗口的前提下，还可以为图像添加标题，x轴和y轴标签，例如：
xlabel(‘x’)
ylabel(‘sin(x)’)
title(‘Plot of the Sine Function’)
想要在现有的图片上添加另外一条线，可以使用hold语句，例如：
x = 0:pi/100:2*pi;
y = sin(x);
plot(x,y)
hold on
y2 = cos(x);
plot(x,y2,’r:’)
legend(‘sin’,’cos’) %为图片添加图例
MATLAB中有许多函数可以用来绘制三维图像，在此仅对plot3函数进行简要介绍，有兴趣的同学可以自行学习。plot3函数的调用形式如下：
plot3(X, Y, Z,Linespec)
例如：
z=0:pi/50:10*pi;
x=sin(z);
y=cos(z);
plot3(x,y,z)
