其他以及一些新的MRA方法

MR 血管造影一直在发展,不断提出新方法和对旧方法的修改。一些新技术甚至已进入有限的临床实践,由少数供应商作为商业产品或在研究序列进行测试。下面简要介绍其中一些最新和最有前途的 MRA 技术。流动敏感去相位技术FSD 是一种非对比减影技术,类似于之前提到的3D 门控 FSE MRA 方法。FSD 序列同时获取舒张期图像(动脉和静脉信号都高)和收缩期图像(静脉保持高信号但动脉流空)。通过减影这两个图像,保留了纯动脉图像。FSD 方法是一个 T2加权像,可以附加到 3D 平衡 SSFP 或 3D-FSE 序列。FSD 序列由驱动平衡 (DE)排列 (90º/180º/−90º )中的一组三个射频脉冲组成。DE 集群中的 -90º翻转脉冲有助于恢复血液的纵向磁化强度,增强其信号。夹在 180º 脉冲两侧的是镜像双极梯度。与相位对比 MRA 中使用的双极梯度不同,FSD 中的梯度仅在收集收缩期图像期间打开,用于使动脉信号去相位。在序列的最后应用扰相梯度,以防止自旋质子失相位后重聚焦。

其他以及一些新的MRA方法

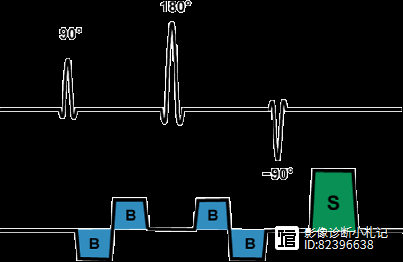

FSD 模块基于驱动平衡序列中的一组射频脉冲。双极梯度 (B) 在收缩期加速动脉失相。扰相梯度 (S) 会破坏残余横向磁化强度,以防止不需要的后期回波。

最佳梯度强度的选择对于保持高动脉信号和防止静脉污染是至关重要的。为了检测多个方向的流动,可能需要在正交方向上执行附加 FSD序列。FSD MRA 的有前途的应用包括对手和脚的小血管进行成像。

其他以及一些新的MRA方法

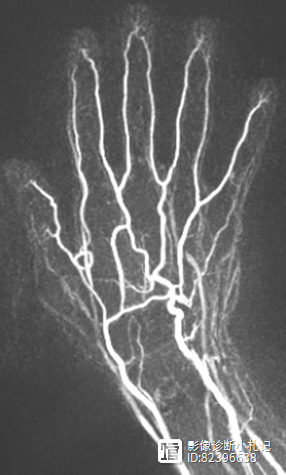

使用门控 FSD的平衡 SSFP 手部 MRA

静态间隔单次激发(QISS)非对比剂 是一种心脏门控、非对比流入技术,与 2D 时间 飞跃(TOF) 和流入增强 SSFP MRA 有一些相似之处。它专为外周MRA 设计。该序列从一对间隔很近的 90º-RF 脉冲开始,一个使要成像的层面中的信号饱和,另一个位于更远端以抑制静脉流入。接下来是大约 230 毫秒的静止间隔 (QI),在此期间新鲜(不饱和/完全磁化)血液进入成像层面。然后应用一个简短的脂肪抑制脉冲来破坏在 QI 期间恢复的任何脂肪信号。最后,使用 2D 单次平衡 SSFP 序列从层面中获取所需的动脉信号。与具有更短TR(≈ 30 毫秒)的TOF 方法相比,较长的静止间隔提供了更完全的血液更新。从理论上讲,这可以更好地检测缓慢流动的血液。与 2D TOF 一样,当动脉较长且垂直于成像平面时,QISS 表现最佳。与阶梯式推注 MRA 类似,当患者移动通过磁体等中心时,可以分 8-10 组每组 40-50 个层面检查外周动脉。由于使用了 SSFP ,因此可能需要在径流中的每个站点进行自动重新匀场。

其他以及一些新的MRA方法

下肢 QISS MRA。注意相邻成像块交界处的“百叶窗”伪影。

门控时间飞跃法 (TOF)- MRA简单的心脏门控可以改善 2D TOF MR 血管造影的外观,但会增加成像时间。如果调整k空间排序以使k空间的中心线出现在峰值速度(收缩期)期间,甚至可以实现进一步的改进。主要优点是减少动脉搏动伪影和空间模糊伪影。

飞利浦提供了一种双门控方法,可**收缩期和舒张期的分段数据。这可能在显示狭窄程度方面提供一些优势。
