一图展示数据中台的数据流图
摘要：在数据行业，我们经常会提到数据流图，那么如何画数据流图，如何画一个正确的可以快速让人理解的数据流图了，以及我们数据中台的数据流图是怎样的？
01
—
数据流图解决什么问题
数据流图主要被分析师、系统设计师、流程优化专家、系统管理员以及与系统开发和维护相关的人员查看和使用。通过数据流图，这些人员可以更好地理解和分析系统中的数据流程，从而能够更好地进行设计、优化、故障排查和系统集成等工作。数据流图的主要目的是说明数据的流动路径和转换过程，以及参与数据流动的实体、进程和存储点，从而提供对系统运作和数据处理过程的视觉化概览。
数据流向图主要用于解决以下问题：
1、需求分析和系统设计：数据流向图可以帮助分析人员理解需求，识别数据的来源、流向和处理过程，从而进行系统的设计和规划。
2、流程优化和改进：通过绘制数据流向图，可以查看和分析数据在系统中的流动路径，找到可能存在的瓶颈、冗余和低效的环节，以便优化和改进业务流程。
3、故障排查和问题定位：当系统出现故障或问题时，数据流向图可以帮助定位问题所在，追踪数据在系统中的流动和处理过程，从而更快地找到问题的根源。
4、系统集成和接口设计：对于需要与其他系统进行集成或交互的系统，数据流向图可以清晰地呈现数据的输入和输出，有助于设计和定义系统间的接口和数据传递方式。
5、系统文档和沟通工具：数据流向图可以作为系统的文档和视觉工具，以便于沟通和交流系统的数据处理过程，帮助各方理解系统的工作原理和数据流动情况。
数据流图一般由系统分析师或业务分析师来绘制。他们负责研究和理解业务流程，并将其转化为可视化的图形表示。这些分析师通常具有对业务流程和系统需求的深入理解，能够捕捉到数据的流动、处理和存储的细节，并将其编写成数据流图。
数据流图可以帮助我们全面、清晰地描述和分析系统中的数据流动和处理过程，从而提高系统分析与设计的效率和质量。
此外，数据流图还具有以下应用：
作为系统文档：数据流图可以作为系统的一部分文档，记录和描述系统中的关键数据流程和组件。
作为沟通工具：数据流图可以用来与不同角色的团队成员、利益相关者或客户交流和共享信息，帮助大家理解系统的运作和设计。
作为培训工具：数据流图可以用于培训新成员或用户，帮助他们了解系统的基本流程和数据传递。
作为审计工具：数据流图可以用于审计系统的安全性和合规性，识别潜在的数据泄漏或违规行为。
既然数据流图重要，那么如何画好数据流图了？
02
—
如何画数据流向图
数据流图的构成
数据流图（Data Flow ，简称DFD）是一种用于描述信息系统过程的图形工具。它通过图形化的方式展示了数据在信息系统中的流动和处理过程，帮助我们理解和描述系统中的数据流向和交互方式。
数据流图通常由以下几个基本要素构成：
1、实体/角色（）：表示与系统进行交互的外部实体，可以是人、组织或其他系统。
2、数据流（Data Flows）：表示数据在系统中的流动过程，它们代表着数据从一个地方流向另一个地方。
3、进程/转换（）：表示对数据进行处理、转换或计算的功能模块。进程接收输入数据流，并生成输出数据流。
4、数据存储（Data ）：表示数据在系统中的存储和持久化位置，如数据库、文件或其他存储介质。
5、外部实体（ ）：表示与系统交互的外部实体，可以是用户、其他系统或外部组织。
数据流图还可以包括其他组成部分，如数据库、系统界面和信号。它们可以用来表示数据的持久化存储、系统之间的数据交互和系统的输入输出。
数据流图通过使用符号和箭头来表示各个要素之间的关系和交互。它可以按层次结构组织，从而提供对系统的不同层面的描述和分析。数据流图通常被用于需求分析、系统设计和系统文档编写等阶段，以帮助设计和理解信息系统的结构和功能。
如何画好数据流图要画好数据流图，可以按照以下步骤进行：1、确定系统范围：明确数据流图所描述的系统或过程的边界。确定主要的实体/角色、数据流、进程/转换、数据存储、外部实体等。2、识别实体/角色：确定系统中的实体或角色，它们是与系统进行交互的外部对象。这些实体可以是人员、组织或其他系统。3、识别数据流：确定系统中的数据流，它们代表在实体、过程和存储之间流动的信息。标识每个数据流的名称和描述。4、确定进程/转换：定义系统中的进程或转换，表示数据流的处理过程。标识每个进程的名称和描述，确定进程之间的关系。5、识别数据存储：确定系统中的数据存储，表示数据流被存储或提供给处理过程的位置。标识每个数据存储的名称和描述。6、确定外部实体和数据库：识别与系统交互的外部实体和系统的数据库。在数据流图中标识它们，以显示数据流的起点和终点。7、画图：使用适当的符号和图形来表示实体、数据流、进程、数据存储和外部实体。连接它们以显示数据流的流向和处理过程。8、评审和改进：与相关人员一起评审数据流图，确保其准确反映了系统或过程的需求和流程。根据反馈进行修改和改进。请注意，在绘制数据流图时，应使用标准符号和规范，以便他人能够理解和使用图形。可以使用工具或软件来绘制数据流图，例如 Visio、 等。

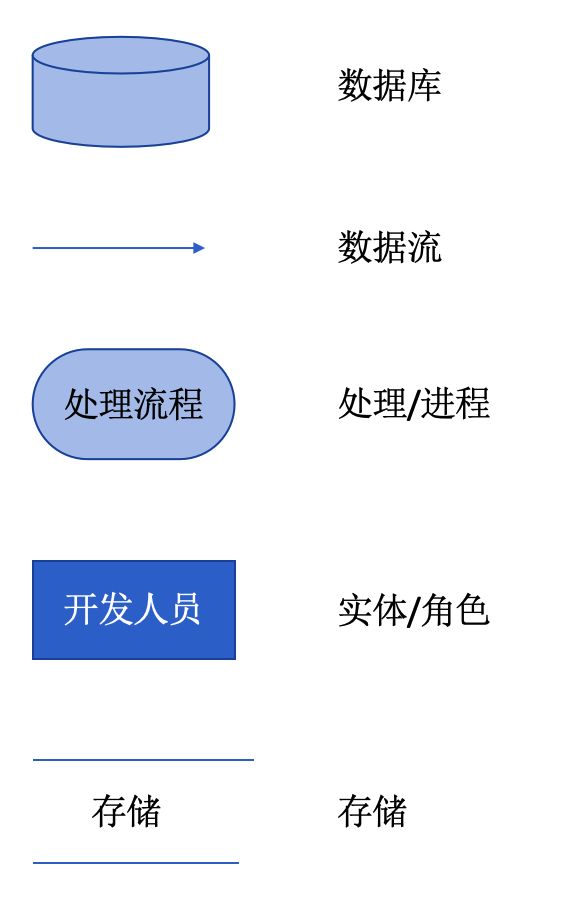

在数据流图中，各元素有一套标准符号和规范，以便更好地理解和解释系统的数据流向。以下是常见的数据流图元素及其标准符号：
1、实体/角色（/Agent）：代表系统的外部实体，如用户、部门等。标志为一个简单的方框，可在内部加上实体的名称。
2、数据流（Data Flow）：代表数据在不同实体和进程之间流动的路径。标志为一根带箭头的线，箭头指向数据的流向。
3、进程/转换（/）：代表对数据的处理或转换过程。标志为一个圆角矩形，内部可以注明进程的名称。
4、数据库（Data Store）：代表数据在系统中的持久存储，如数据库、文件等。标志为一个长方形，两条竖线表示存储的位置。
需要注意的是，除了这些基本元素之外，还可以使用注释和说明来更全面地描述数据流向图中的元素和关系。
这些标准符号和规范有助于确保数据流向图的一致性和规范性，同时使读者更容易理解和解释系统的数据流动。
03
—
数据中台流向图

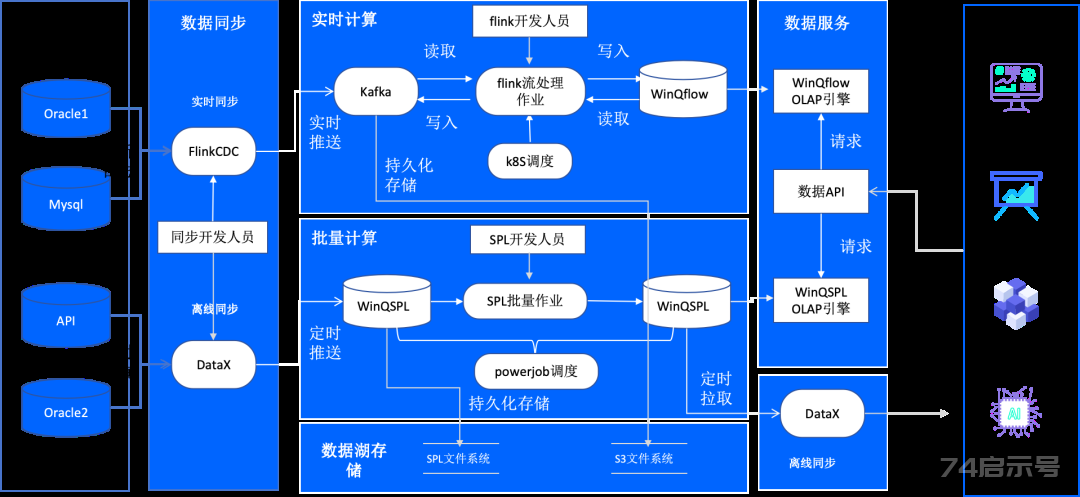

以上是从数据中台的整体数据流向来画的数据流图，其中主要的模块包含数据源中的各种数据库，以及同步功能模块，实时计算模块，以及批量计算模块，最后就是数据服务和离线同步数据模块。
1、数据同步中的实时同步是同步开发人员配置好实时同步作业，其中实时同步作业采用来处理数据，而数据源则采用监听数据库的re dolog和mysql的作为数据源。
2、数据同步中的实时同步是同步人员配置好离线同步作业，其中离线同步作业采用Data X来处理数据，而数据源则轮询查询数据库和API的方式获取数据。
3、实时作业是实时开发人员通过写flink流处理作业之后，实时读取kafka数据计算完成之后，如果是中间数据则存储回kafka，如果是最终结果则写回到实时数据仓库。在流处理作业有时会读取实时数据仓库放入内存作为流式计算使用。同时有些实时数据会实时存储到数据湖中，持久化存储到文件系统或者S3中。
4、离线作业是离线开发人员通过写SPL离线开发作业之后，经过调度之后之后，批量从数据仓库中读取数据，经过作业计算之后之后，写回到数据仓库中。同时有些离线数据会实时存储到数据湖中，持久化存储到文件系统或者S3中。
5、服务开发人员开发数据服务API之后，报表使用API访问数据，当报表和其它应用需要展示数据则会请求 服务API，服务API则调用各数据仓库的OLAP分析引擎，完成分析后将计算结果返回给报表展示。
以上是一个数据中台的数据流向图，不同中台采用的数据处理组件不同，则数据流图不同，本图仅供参考。
