(1)反向比例电路:

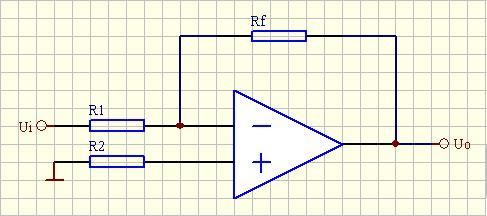

反向比例电路如下图所示,输入信号加入反相输入端,同相输入端通过电阻接地。
Uo=(-Rf/R1)Ui

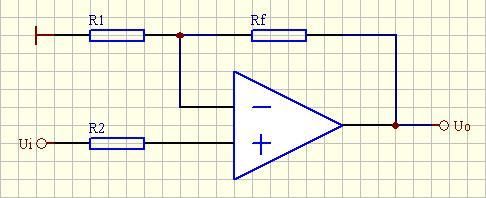

(2)同向比例电路:
输入信号加入同相输入端,反相输入端通过电阻接地。
Uo=(1+Rf/R1)Ui

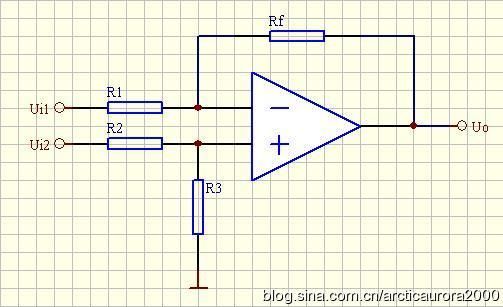

(3)差动比例电路:
输入信号分别加在反相输入端和同相输入端。
R1+Rf R3 Rf
Uo=-------(Ui2------- - Ui1-------)
R1 R2+R3 R1+Rf
如果Rf=A*R1,R3=A*R2
则上面的公式变为:Uo=A*(Ui2-Ui1)

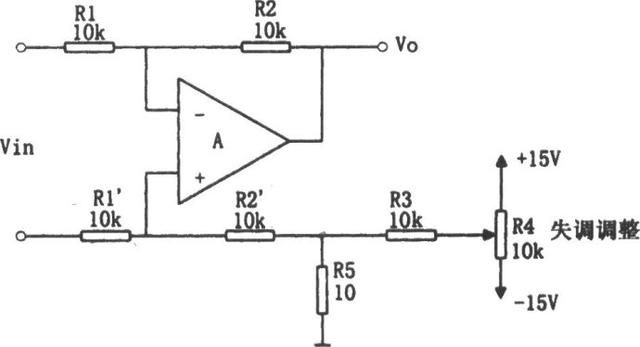

如图所示为差动放大器的失调调零电路。
将失调调整电压引入差动放大电路时,应不影响差模信号的平衡。在电路中R3、R5组成高比例分压器.给R2'的右端提供可变电位。进而由R1'和R2'再次分压,在运放的同相输入端得到失调调整电压。一般R5的阻值较小,目的在于提高分压比。为了获得较高的精度,有时为减小引入的共模误差需微调R2',借以保证下式成立。
R2/R1=(R2'+ R5)/R1'
图中所示电路.其失调电压调整范围由下式决定:
失调电压调整范围=VD(R5/(R3+R5))(R1'/R1'+R2')
按照上图,取VD=15V,失调电压调整范围=±7.5mV
注:原文最后结论为失调电压调整范围=±15mV。个人认为其计算有误。
