机械故障诊断干货 | (电机、减速机、风机)振动传感器部署指南，附
设备状态监测的测点通常选在设备轴承或靠近轴承的位置，通过在轴向、垂直方向、水平方向部署振动传感器来实现设备振动信号的采集。但在实际工作中，考虑安装空间和硬件成本，部署过程通常被两个问题困扰：
参考振动状态监测的相关标准，并结合设备故障诊断的实际经验，我们总结出选取状态监测传感器安装部署位置和方向时，应当遵循如下原则：
下面我们针对现场常见的几类工业设备（电机、减速机、风机），具体说明进行设备状态监测时，振动传感器推荐的安装位置及安装方向。
注：该文转载自： ，仅供学习，若侵删。该文来自天津三石峰科技有限公司，其是一家集产品研发、生产、销售为一体的科技型公司。公司主营业务板块：工业互联网、智能运维。目录1 电机
1.1 卧式电机
1.2立式电机
2 传动部件2.1 直齿减速机
2.2斜齿、伞齿减速机
3泵/风机3.1 悬臂式离心机/风机
3.2 双支撑式离心机/风机
3.3罗茨风机/双螺杆压缩机4 安装固定方式4.1振动传感器安装位置4.2振动传感器安装方向4.3 振动传感器安装技巧4.4总结1 电机1.1 卧式电机

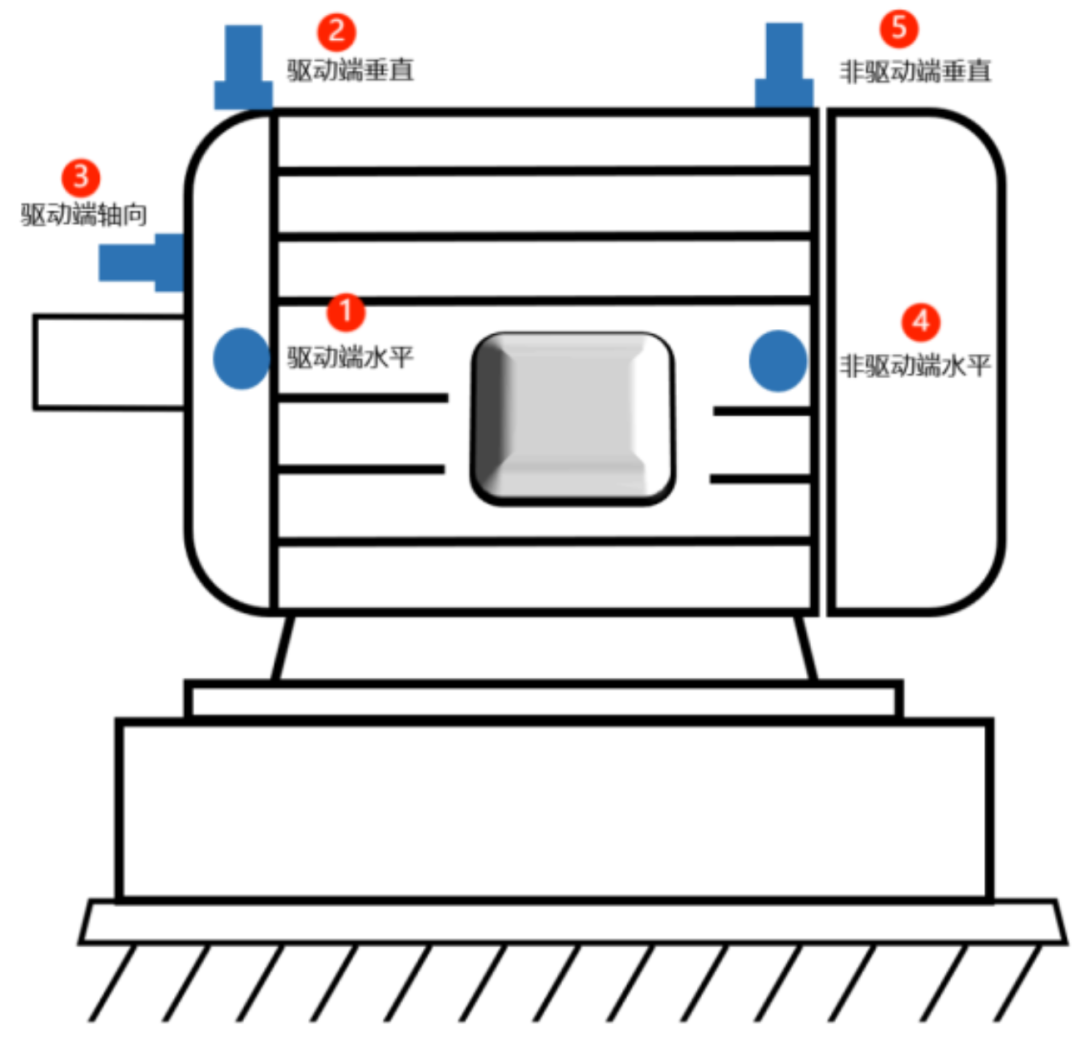

可靠安装在刚性支撑上的卧式电机，其驱动端带动负载设备，振动强度大于非驱动端，设备约束方向为垂直方向，因此大多数情况下水平方向的振动大于垂直方向。
进一步考虑到传输距离越长，振动信号衰减越大的情况，卧式电机若选取单轴振动传感器，安装位置和方向的优先级由高到低依次为：驱动端水平→驱动端垂直→驱动端轴向→非驱动端水平→非驱动端垂直。

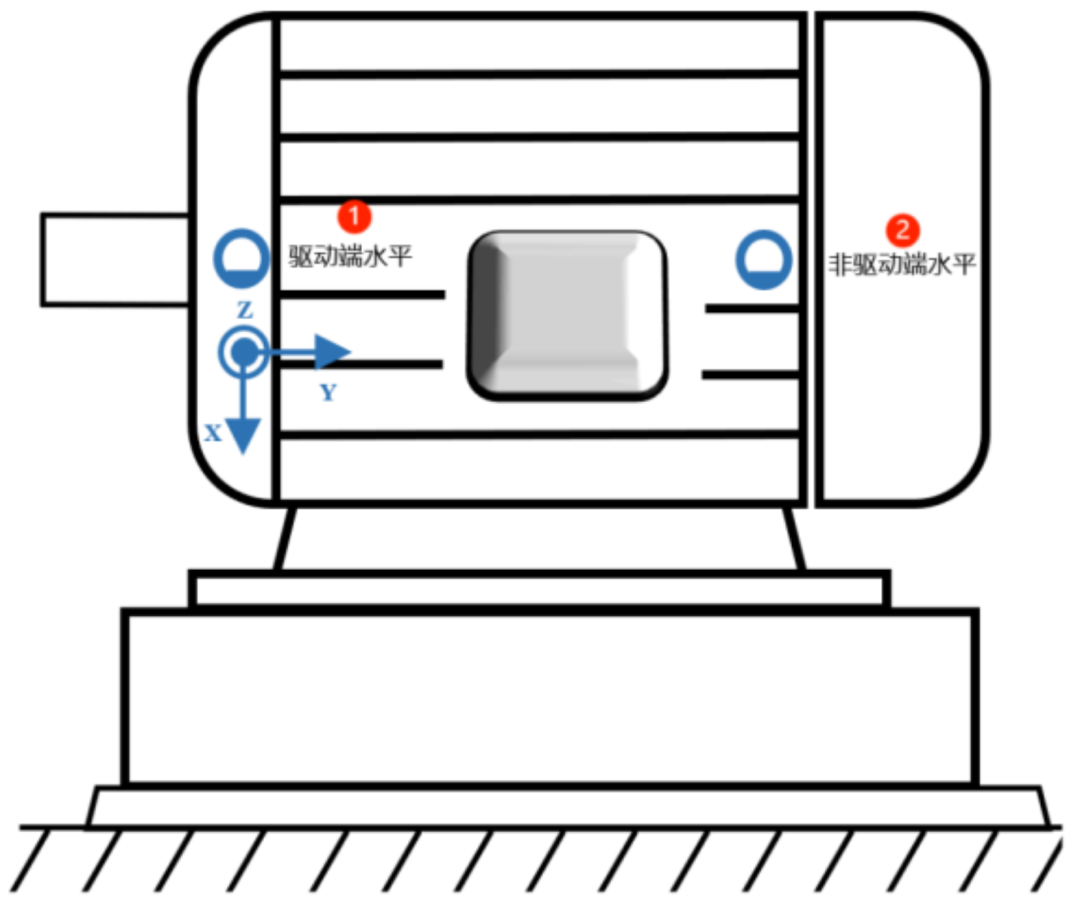

若使用3轴传感器，则应优先测量水平方向的振动，安装位置和方向优先级由高到低为：驱动端水平→非驱动端水平。

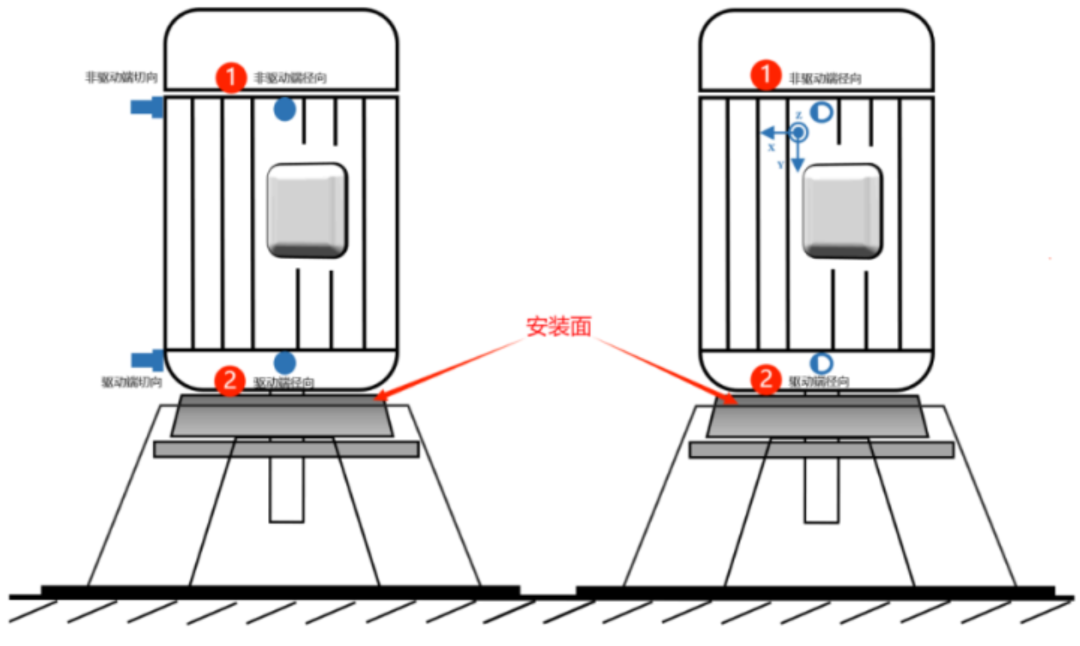

1.2 立式电机
通常情况下，立式电机的驱动端与安装面距离近、约束较好，非驱动端距离安装面较远，振动强度大。
因此，立式电机部署单轴或3轴传感器时，均应优先安装在远离安装平面的非驱动端，条件不允许时可安装在驱动端。
2驱动部件2.1 直齿减速机
齿轮箱按传动级数可分为单级齿轮箱和多级齿轮箱。监测齿轮箱的运行状态需至少在输入轴和输出轴上各安装一台振动传感器。对于内部为直齿轮的直齿减速机，其受力方向主要沿径向。

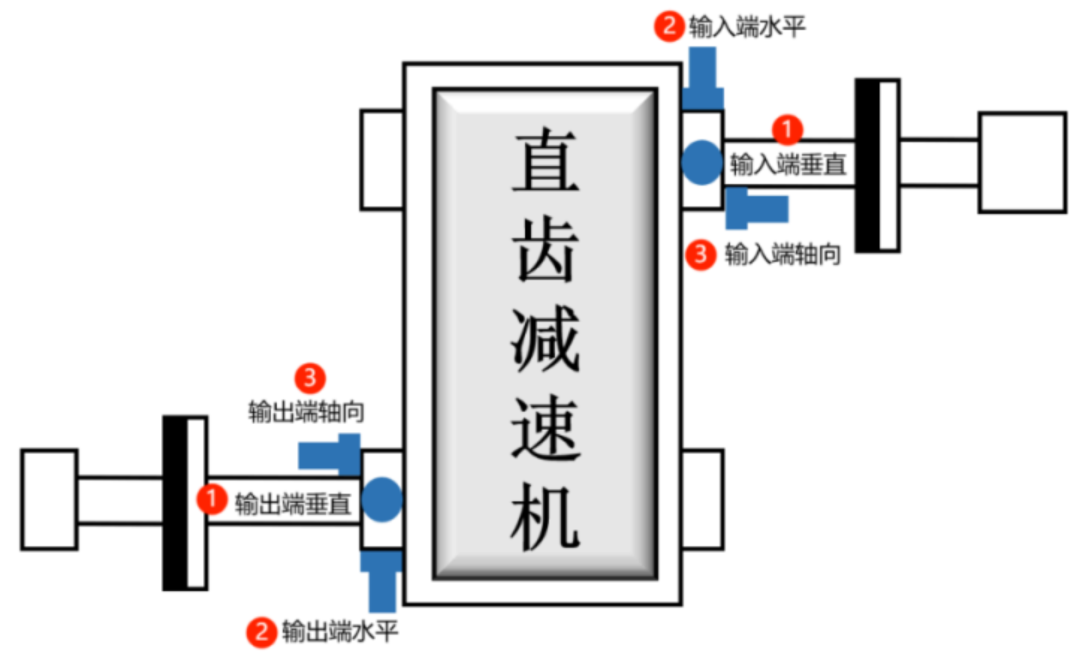

因此，若选取单轴振动传感器，安装位置和方向的优先级由高到低依次为：输入/输出端垂直→输入/输出端水平→输入/输出端轴向。

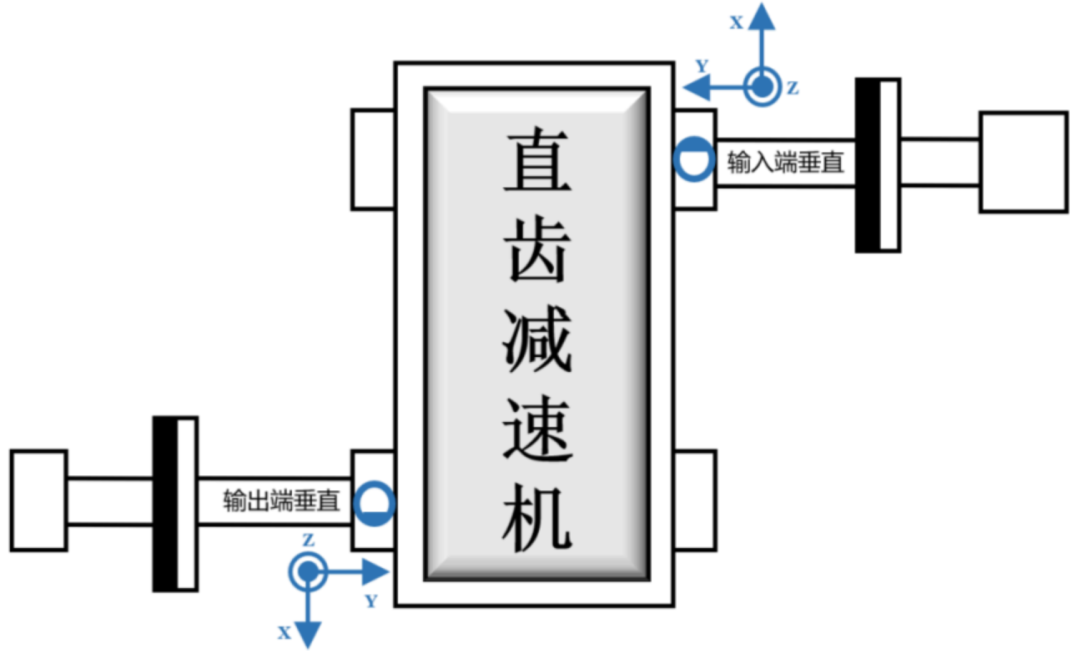

若选取3轴传感器，则应优先测量垂直方向的振动，在输入和输出轴的垂直方向安装传感器即可。

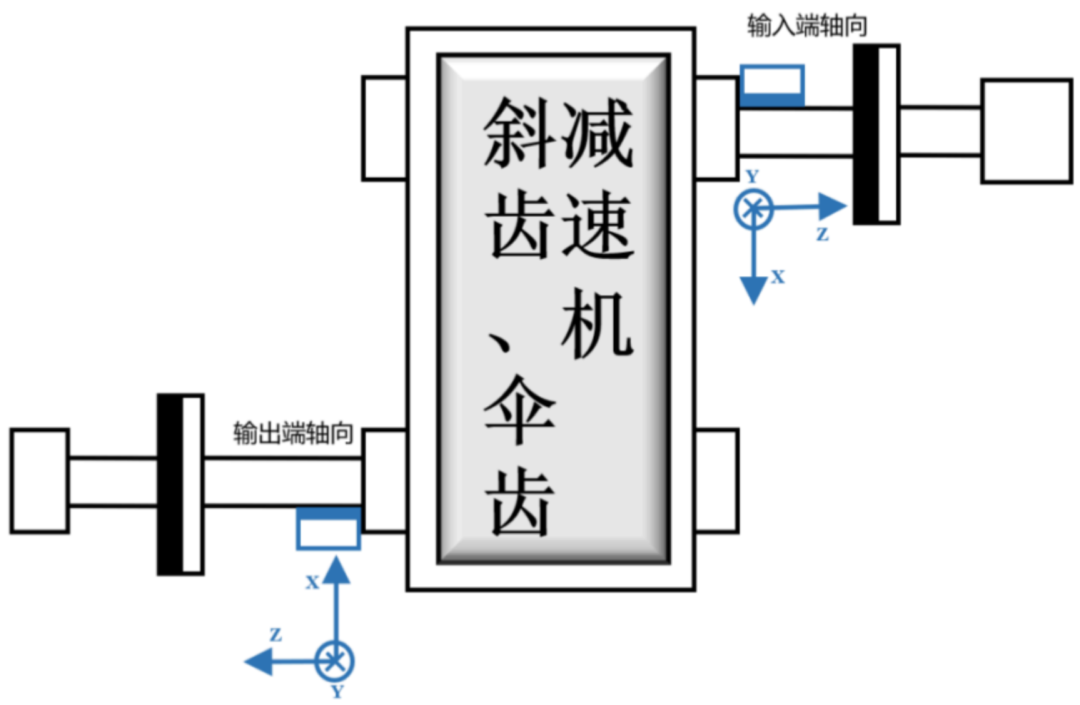

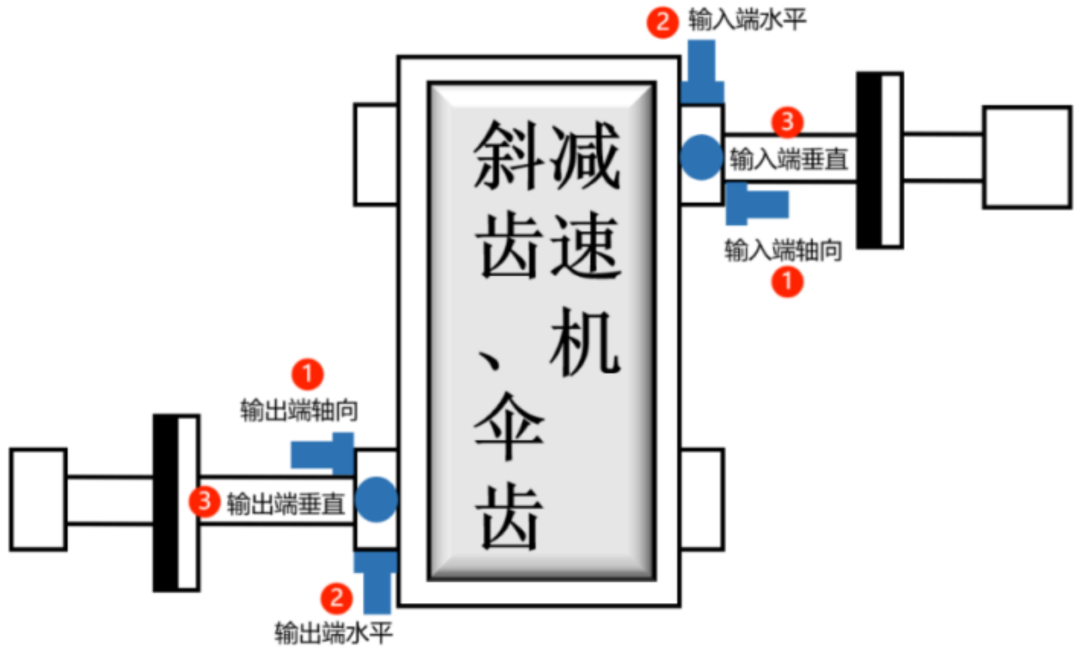

2.2 斜齿、伞齿减速机
对于斜齿或伞齿减速机，其受力方向主要沿轴向，应重点监测主轴方向的振动信号。
若采用单轴振动传感器，安装位置和方向的优先级由高到低依次为：输入/输出端轴向→输入/输出端水平→输入/输出端垂直。
若采用3轴传感器进行状态监测，应优先测量轴向的振动，选择在输入和输出轴的轴向安装传感器即可。
3 泵/风机3.1 悬臂式离心机/风机
悬臂式离心机/风机的轴承在叶轮一侧，测点通常选取在靠近驱动端轴承的位置。需要注意的是，泵机/风机的进口和出口管道同样对设备起到约束作用，一定程度上抑制了设备在管道方向上的振动，在条件允许的情况下，振动测量方向应当与进口管道和出口管道垂直。但是相比泵机底部螺栓的固定，管道的约束效果有限，当管道方向为水平方向时，仍优先在水平方向安装振动传感器。
使用单轴传感器进行悬臂式离心机/风机的状态监测时，安装位置和方向的优先级由高到低依次为：驱动端水平→驱动端垂直→驱动端轴向。
使用3轴传感器进行状态监测，则优先选择测量水平方向振动。

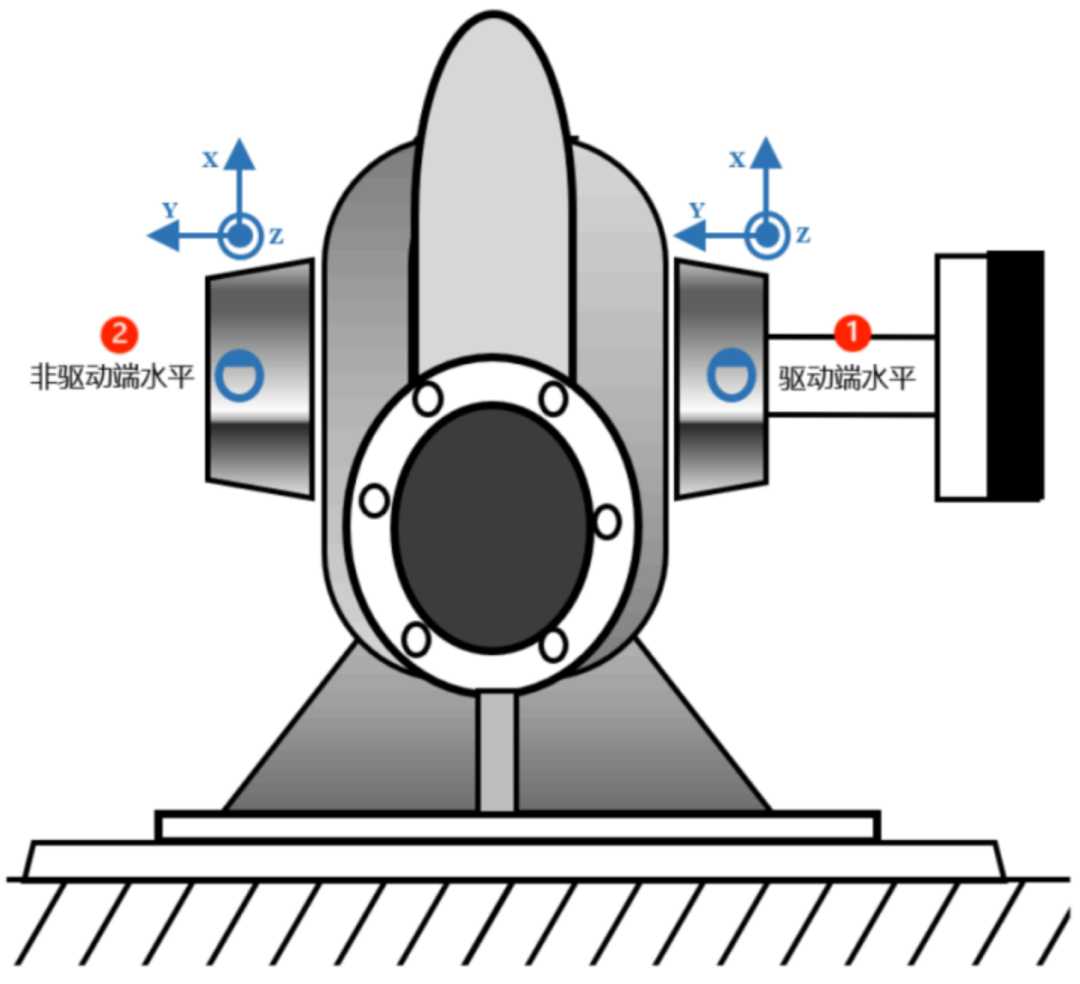

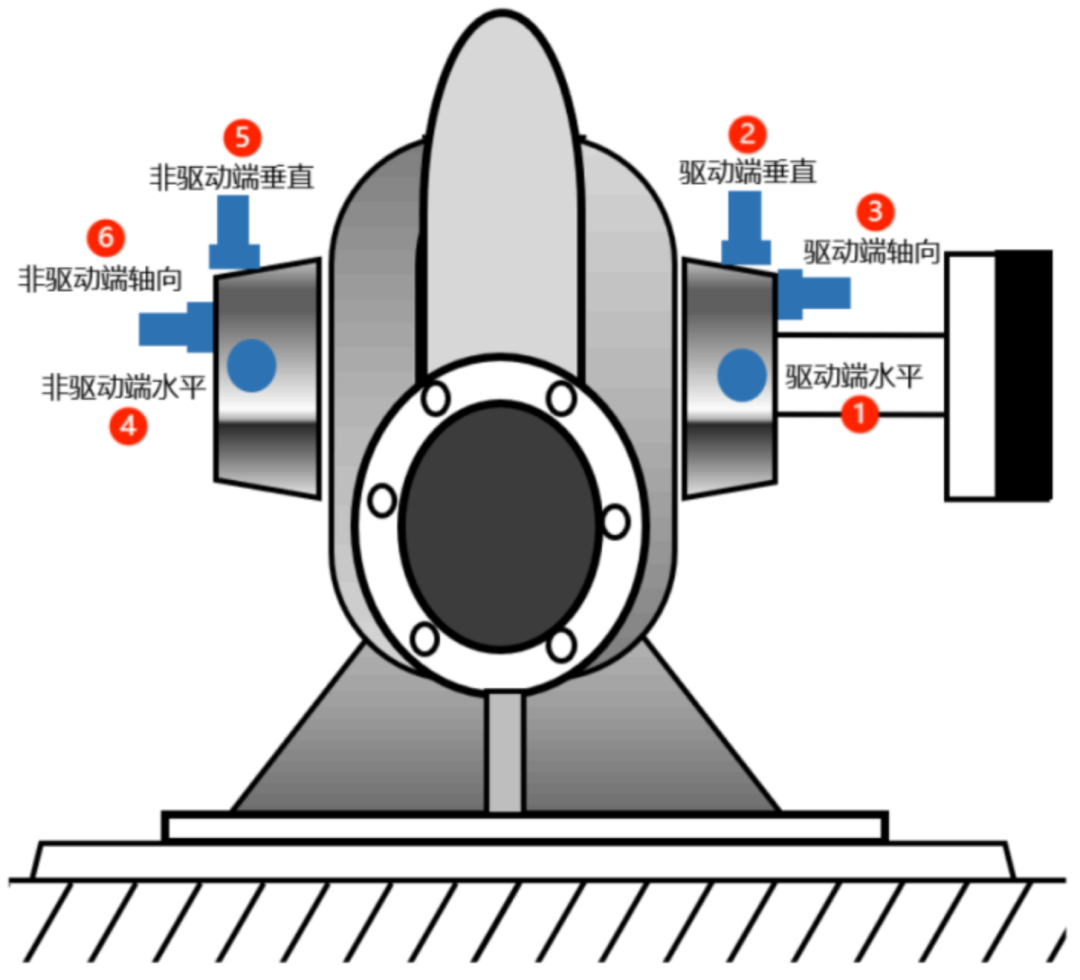

3.2 双支撑式离心机/风机相比单支撑离心机/风机，双支撑离心机/风机在叶轮两侧均有轴承，因此在监测时需要在驱动端和非驱动端均布置测点。采用单轴传感器时，安装的优先级由高到低依次为：驱动端水平→驱动端垂直→驱动端轴向→非驱动端水平→非驱动端垂直→非驱动端轴向。
若采用3轴传感器，则应优先测量水平方向的振动，驱动端的安装优先级高于非驱动端。
3.3 罗茨风机/双螺杆压缩机罗茨风机/双螺杆压缩机中扇叶的啮合方向为垂直方向，因此垂直方向的振动相对较大。对于主动轴和从动轴轴心距离小于800mm的罗茨风机或双螺杆压缩机，每端(驱动端/非驱动端)可以使用一台传感器，在两轴中间进行垂直方向的振动测量。如果主动轴和从动轴轴心距离超过800mm，主动轴和从动轴垂直方向的振动需要分别安装2台传感器进行采集。若采用单轴传感器，由于主动轴和从动轴转速一致、轴承型号一致，考虑到传感器的成本，出现问题可不定位故障轴承，可针对一根轴来进行状态监测。(1) 若选择主动轴监测，传感器安装位置的优先级由高到低依次为：驱动端主动轴垂直→驱动端主动轴轴向→非驱动端主动轴垂直→非驱动端主动轴水平→驱动端主动轴水平→非驱动端主动轴轴向。(2) 若选择从动轴，安装位置的优先级变为：驱动端从动轴垂直→驱动端从动轴轴向→非驱动端从动轴垂直→非驱动端从动轴水平→驱动端从动轴水平→非驱动端从动轴轴向。
4 安装固定方式
振动传感器有多种安装方式：手持探针、蜂蜡、双面胶、磁座、胶粘和螺栓等方式。不同的安装方式对应不同的安装刚度，因而整个传感器系统的自振频率会不同。安装刚度越大，传感器系统的自振频率越高，能用于测量的频带也就越高。因此，关心的频带越高，传感器的安装刚度应越大。在这几种安装方式中，螺栓连接安装刚度最大。但是这时的安装是一种有损安装，因需要在结构表面开螺纹孔。
4.1 振动传感器安装位置

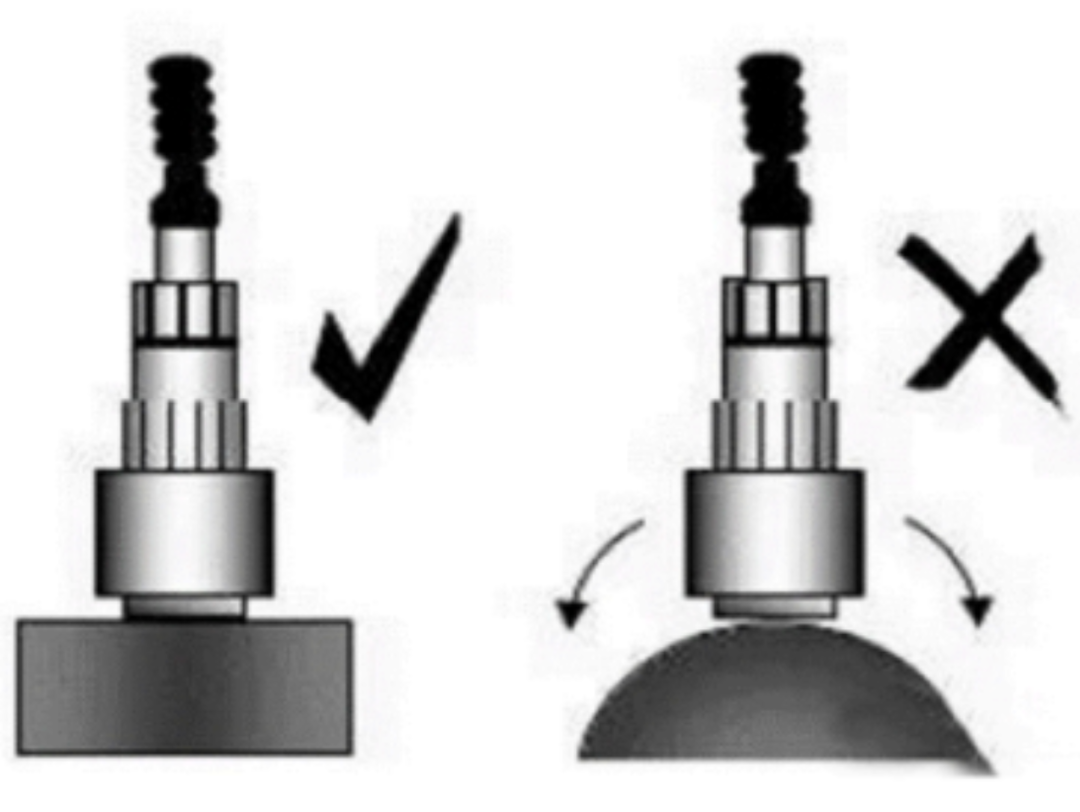

振动传感器安装要与被测设备良好固定，保证紧密接触，连接牢固，振动过程中不能有松动。因此，要求安装表面平整，不能有油污、尘土、碎屑等杂物。当安装平面不平整时，应加工使之平整。当结构表面有油漆，也应该去除表面油漆之后再安装传感器。当用磁座安装时，磁座应当安全牢靠地吸附在测量位置表面上，如下图所示：

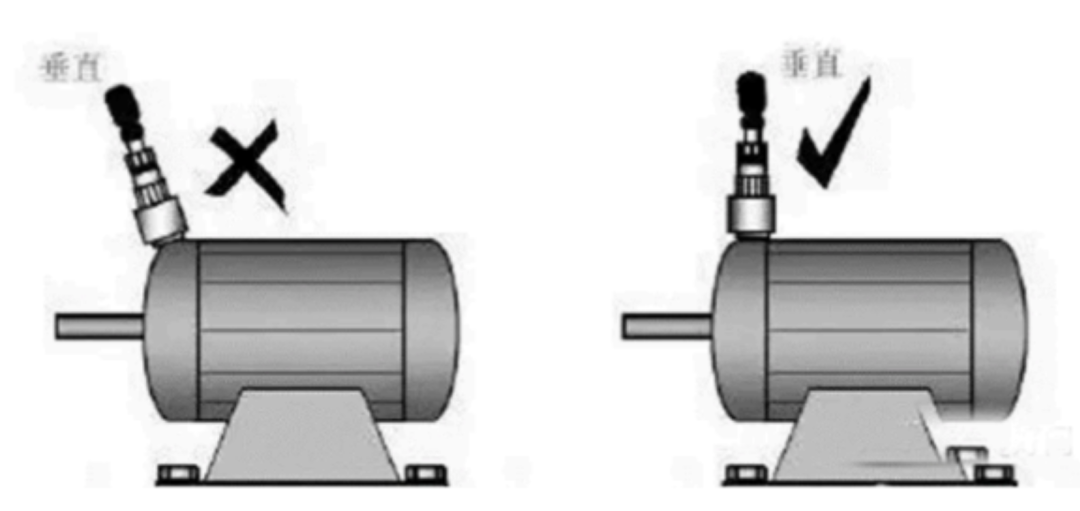

4.2 振动传感器安装方向
振动传感器的测振方向应该与待测方向一致，否则，会造成测量幅值误差。不同的测试要求不同的传感器安装方向。测量位置产生的振动依赖于传感器的安装方向，不同的方向振动幅值是不相同的。应根据测试要求将传感器安装在待测方向上。如果传感器方向偏离测试方向，那么此时横向运动可能远大于轴向运动，此类误差将会特别明显。
4.3振动传感器安装技巧
当用胶粘时，应沿垂直胶粘平面方向用力按压传感器，使传感器底部的胶形成较薄的一层避免胶层太厚，导致将高频阻隔掉。
当使用磁座安装时，由于磁座有吸力，因此安装传感器时应十分小心。若通过磁力垂直吸附在结构表面，由于瞬时的磁力，会导致传感器受到撞击，影响精度。正确的做法时使磁座倾斜一定角度靠近安装表面完成安装。
传感器安装后，信号传输导线应固定，同时传感器与导线的接头应紧固连接，测试过程中不能出现松动。固定导线时，接头处的导线应处于舒展状态，不应拉紧受力。导线固定有三个方面的好处，
其他方面主要是考虑高温、防潮和绝缘等问题。户外高温天气进行测量时，应考虑高温对传感器的影响。对于室外需要隔夜测量时，应考虑传感器的防潮问题。
4.4 总结振动传感器安装的总原则：传感器的安装位置应能体现结构的振动特性，应该仔细地检查安装表面是否有污染和表面平滑，如有需要应加工使之平整。使传感器的测振方向和测量方向的偏差减到最小，否则将导致相当于横向灵敏度所引起的误差。安装时，注意安装技巧，尽量减少安装工件带来的影响。安装时安装刚度应尽量大，这样可用的频带会越宽。信号电缆应固定于结构表面安装表面的状态和安装方法应在实验记录中进行记录。
