用万用表的蜂鸣档测试三相电机的好坏,可靠吗,需要注意些什么?

以前做维修,经常爬高爬低,特别是在维修环保空调的时候,在一个狭小的空间里检查电动机,卷缩着身体,所有的工具应用起来及不方便。所以我们一般采用万用表的通断档来测试电动机的好坏,因为这样就不用看万用表上显示的阻值,只要有蜂鸣器的响声就够了,操作起来方便快捷。

那么,用万用表的蜂鸣档来测量电动机的好坏可不可靠呢?

从下面的图中我们就可以知道,不管是星形连接还是三角形连接,电动机的三个绕组都是连在一起的,都是相通的,只不过联通的方式不一样而已。

下面是我在星形接法的电机上测量的实物图。用万用表的蜂鸣档测试三相电机的好坏,可靠吗,需要注意些什么?

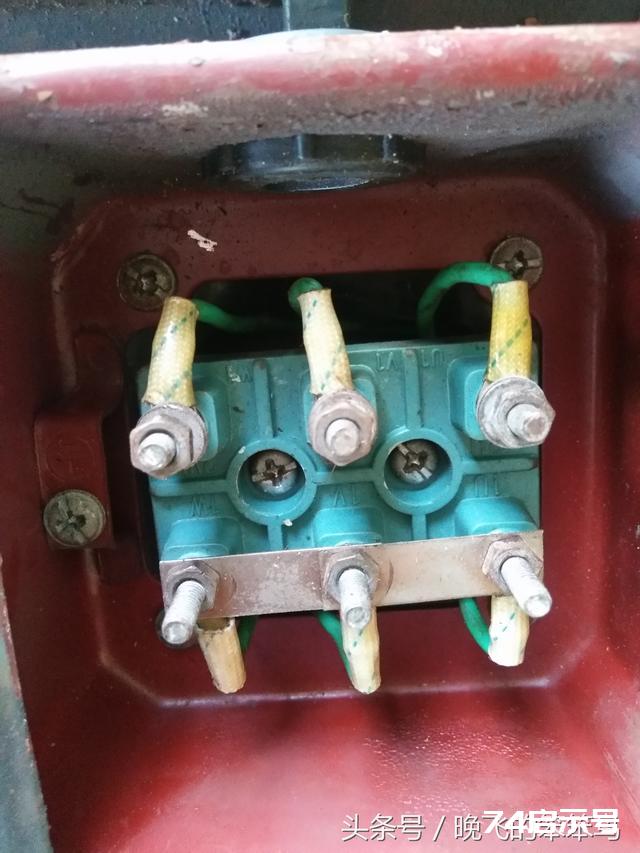

电动机星形连接

用万用表的蜂鸣档测试三相电机的好坏,可靠吗,需要注意些什么?

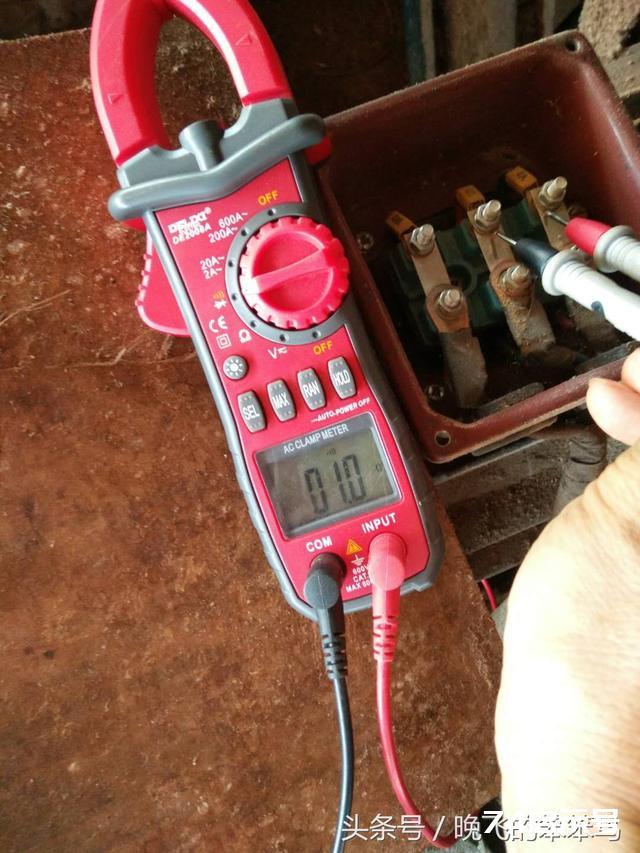

电动机星形连接测量三相绕组阻值

用万用表的蜂鸣档测试三相电机的好坏,可靠吗,需要注意些什么?

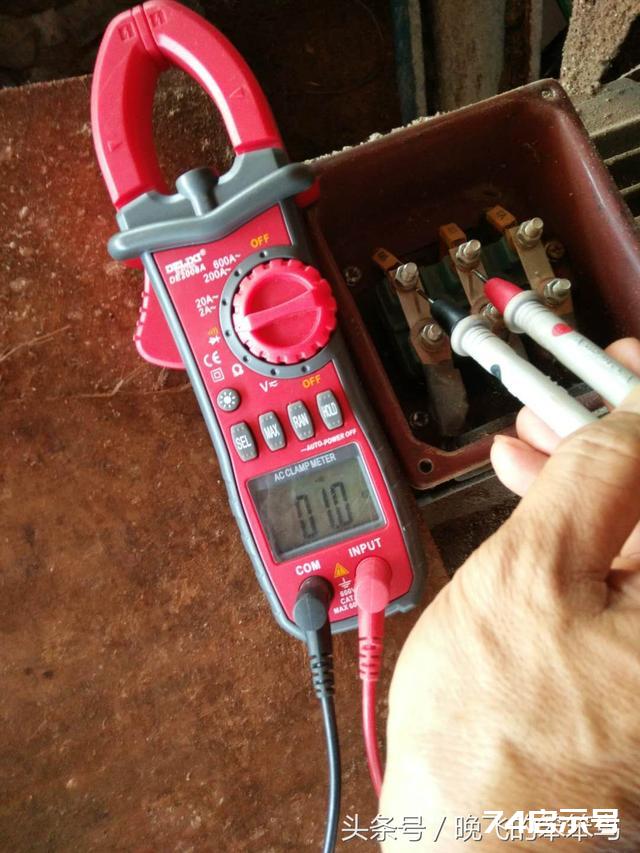

星形连接三相绕组测量阻值

用万用表的蜂鸣档测试三相电机的好坏,可靠吗,需要注意些什么?

电动机星形连接测量三相绕组阻值

下面是三角形连接实物测量。

用万用表的蜂鸣档测试三相电机的好坏,可靠吗,需要注意些什么?

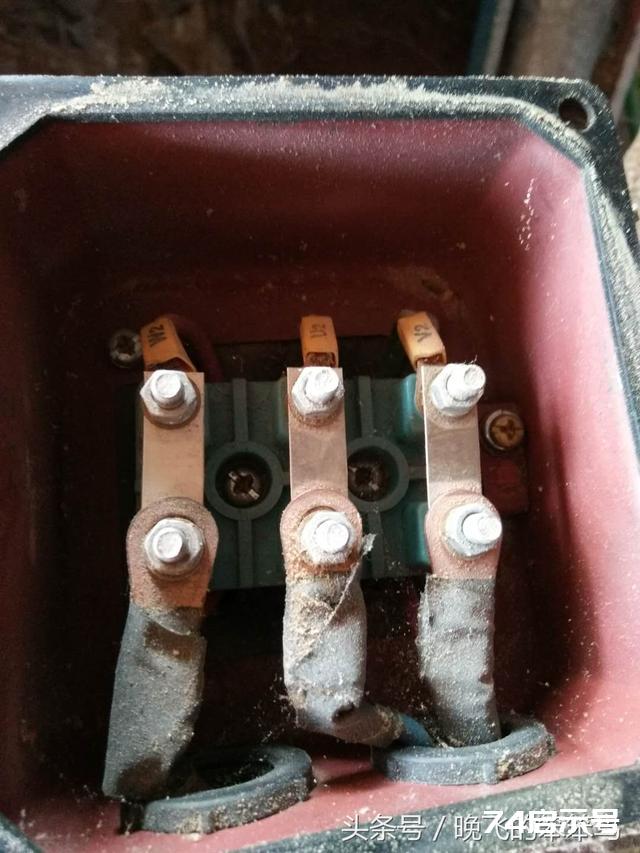

电动机三角形连接

用万用表的蜂鸣档测试三相电机的好坏,可靠吗,需要注意些什么?

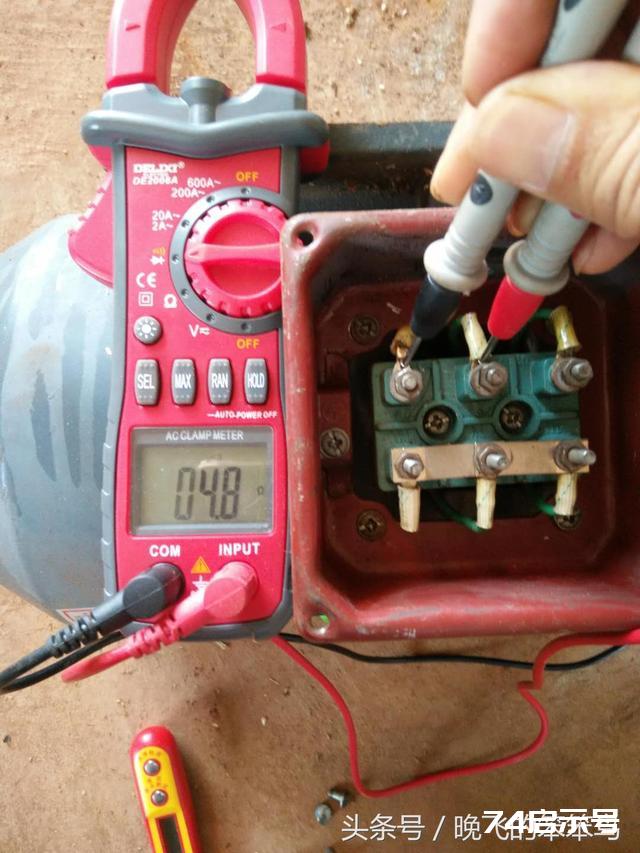

三角形连接三相绕组测量阻值

用万用表的蜂鸣档测试三相电机的好坏,可靠吗,需要注意些什么?

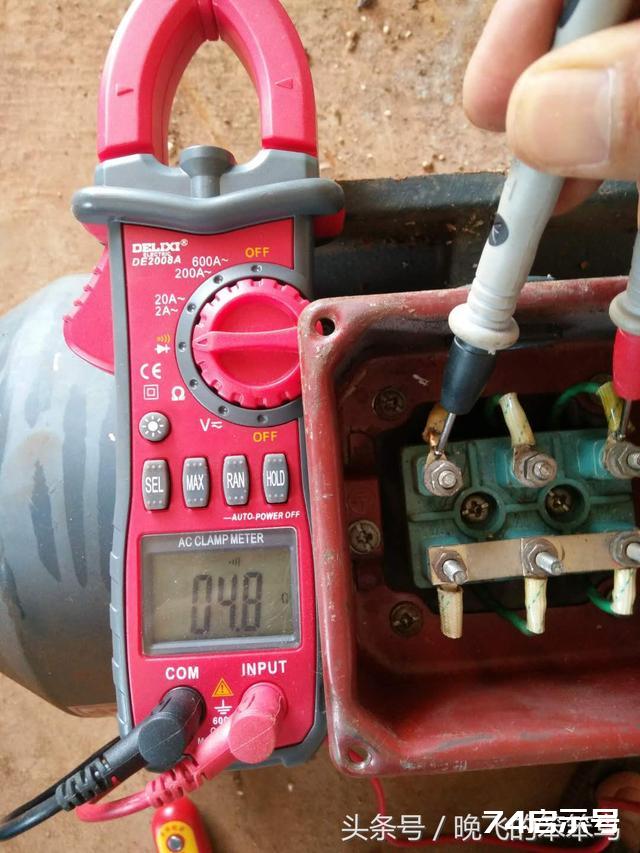

三角形连接三相绕组测量阻值

用万用表的蜂鸣档测试三相电机的好坏,可靠吗,需要注意些什么?

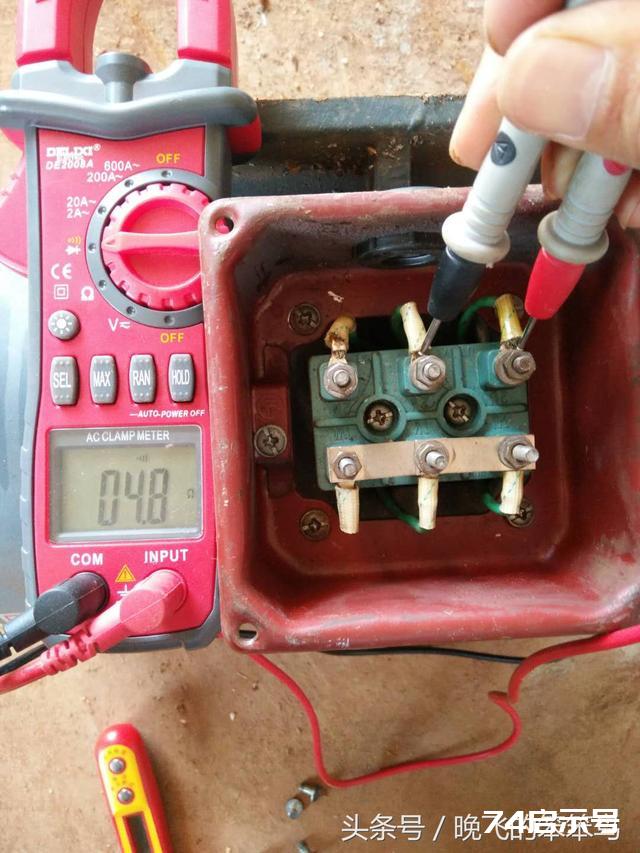

三角形连接三相绕组测量阻值

因为拍的是图片,所以大家听不到蜂鸣器的响声,其实我测量这几组每一组蜂鸣器都是会响的。然后大家再看一看,万用表上显示的阻值,不论是星型连接还是三角形连接,三相都是平衡的。

也就是说,只要测量的时候蜂鸣器响,三相绕组之间就是联通的,没有开路和短路的情况。可以初步判电动机没有大问题。

确定三相绕组之间的通断之后,我们再把万用表调到电阻档适当的量程,量一下三相绕组对地的阻值,确定一下电动机的三相绕组有没有对地短路。

小结: 1.万用表可以检查电动机三相绕组之间的通断。 2.万用表也可以检查电动机的三相绕组是否对地短路。 3.万用表也可以检查电动机的三相绕组值阻是否平衡。 其他方面的故障原因查找,可能万用表就无能为力了。

因为自己的经验有限,有不足和错误的地方,请大家补充和指正。
