贴片SD卡移植FATFS文件系统
一、前言
手头有一块深圳雷龙提供的贴片 CS 创世 SD NAND Flash，挂载个文件系统把玩一下。首先介绍一下使用的贴片 SD 卡，以前使用的都是拔插式的 SD 卡，下面这个样子：
深圳雷龙提供的CS创世 SD NAND Flash 如下图：
二、贴片 SD 卡介绍
深圳雷龙提供的 CS 创世 SD NAND 属于 LGA-8 封装，标准 SDIO 接口，兼容SPI/SD/eMMC接口，兼容各大MCU平台，可替代普通TF卡/SD卡，尺寸6x8mm毫米，内置SLC晶圆擦写寿命10万次，通过1万次随机掉电测试耐高低温，支持工业级温度-40°~+85°，机贴手帖都非常方便，速度级别Class10（读取速度23.5MB/S写入速度12.3MB/S）标准的SD2.0协议普通的SD卡可直接驱动。
贴片 SD 卡的使用很简单，管脚的连接方式和普通拔插的 SD 卡一致，所以我们设计硬件时按照普通 SD 的接线方式设计就行，以小熊派开发板为例子，单线 SDIO 硬件接线如下：
我使用小熊派开发板来挂载 FATFS 到雷龙这块 SD 卡上
三、配置 CubeMX 底层接口
首先使用 CubeMX 配置底层 SD 卡接口，选择单线模式，分频设置高一点，其他参数保持默认

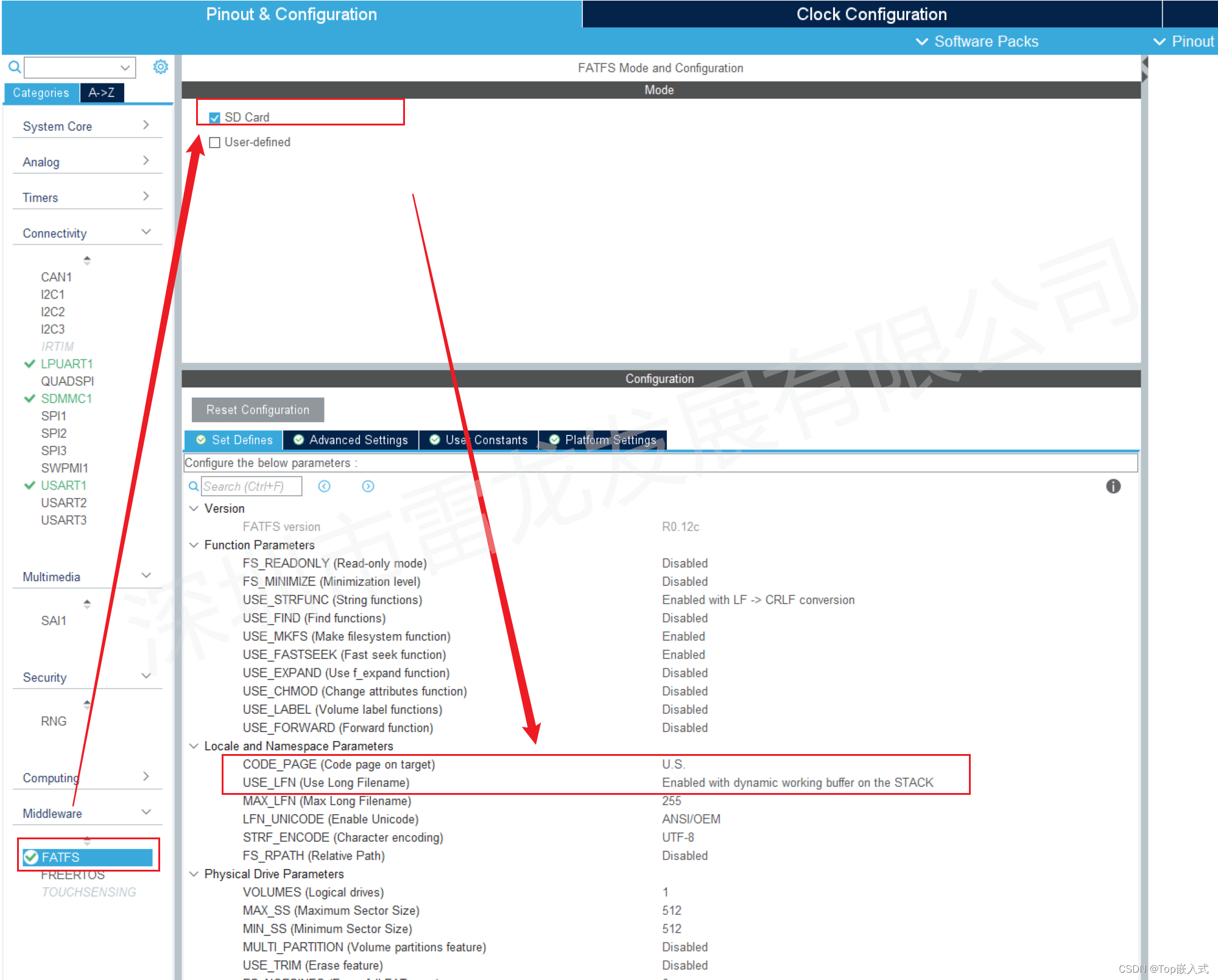

配置完 SD 卡后开启 FATFS 的文件系统，选择挂载到 SD 卡，文件名选择 US ，buff 放到 STACK 上（注意调大栈空间）

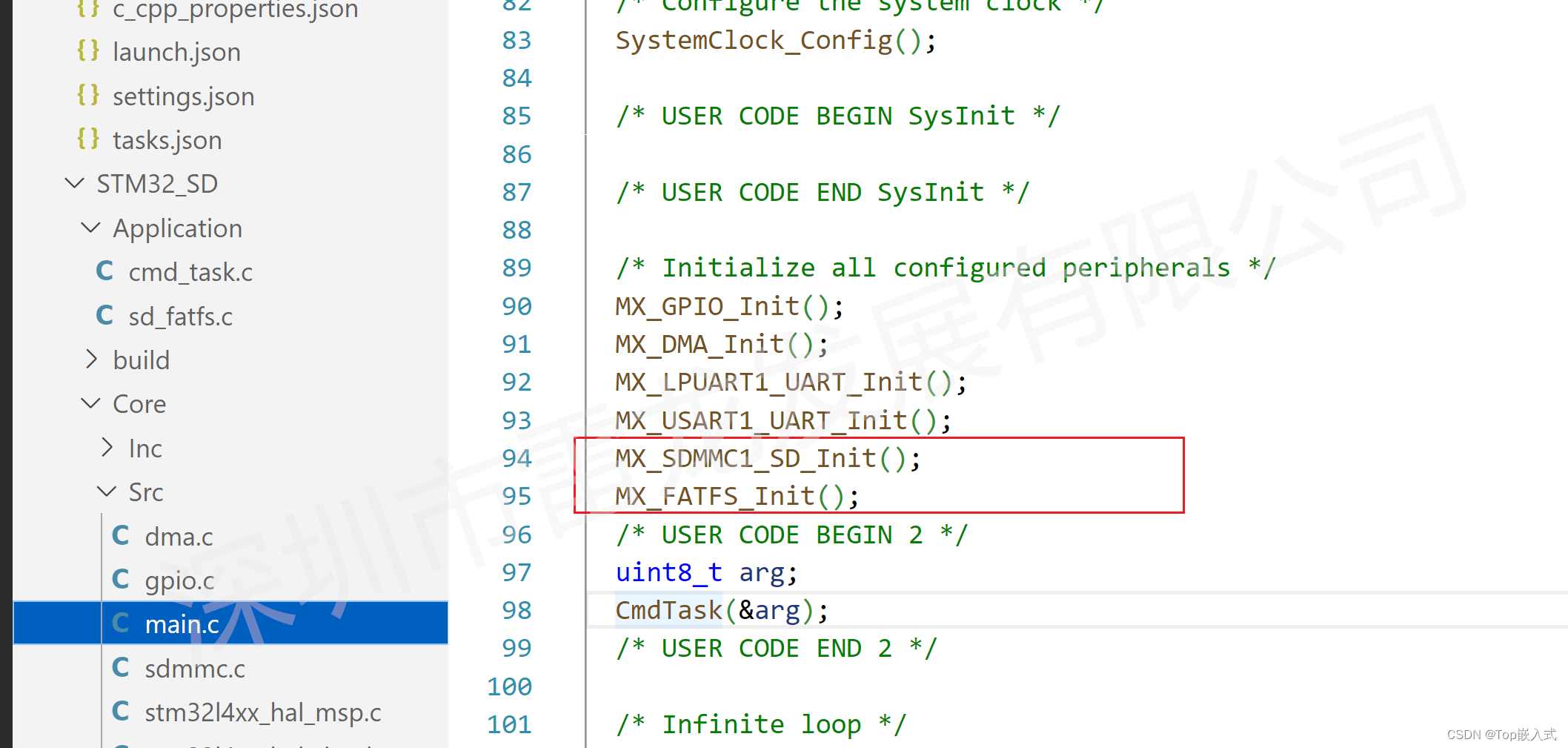

配置完成后生成代码，cubemx 主要是以下两个初始化函数：
四、编写命令行测试代码
使用我之前移植的命令行框架，编写测试函数
void mount(char argc, char *argv)
if (argc > 1)
if (!strcmp("init", &argv[argv[1]]))
FRESULT ret = FR_INT_ERR;
ret = f_mount(&SDFatFS, SDPath, 1);
if (ret != FR_OK) {
shell_printf("mount init failed! %d\r\n", ret);
} else {
shell_printf("mount init succ!\r\n");
} else if (!strcmp("deinit", &argv[argv[1]])) {
FRESULT ret = FR_INT_ERR;
ret = f_mount(NULL, "", 1);
if (ret != FR_OK) {
shell_printf("mount deinit failed!\r\n");
} else {
shell_printf("mount deinit succ!\r\n");
else
shell_printf("mount need more arguments!\r\n");
void open(char argc, char *argv)
if (argc > 1)
FRESULT ret = FR_INT_ERR;
ret = f_open(&SDFile, &argv[argv[1]], FA_READ | FA_WRITE | FA_CREATE_NEW);
if (ret != FR_OK) {
shell_printf("open %s failed! code: %d \r\n ", &argv[argv[1]], ret);
} else {
shell_printf("open %s succ!\r\n", &argv[argv[1]]);
else
shell_printf("mount need more arguments!\r\n");
void close(char argc, char *argv)
if (argc > 1)
FRESULT ret = FR_INT_ERR;
ret = f_close(&SDFile);
if (ret != FR_OK) {
shell_printf("close %s failed!\r\n", &argv[argv[1]]);
} else {
shell_printf("close %s succ!\r\n", &argv[argv[1]]);
else
shell_printf("mount need more arguments!\r\n");
void write(char argc, char *argv)
if (argc > 1)
FRESULT ret = FR_INT_ERR;
uint32_t write_num = 0;
ret = f_write(&SDFile, &argv[argv[1]], strlen(&argv[argv[1]]), &write_num);
if (ret != FR_OK) {
shell_printf("write file failed!\r\n");
} else {
shell_printf("write file succ!\r\n");
else
shell_printf("mount need more arguments!\r\n");
void read(char argc, char *argv)
if (argc > 1)
FRESULT ret = FR_INT_ERR;
uint32_t read_num = 0;
uint8_t read_buff[100];
ret = f_read(&SDFile, read_buff, 50, &read_num);
if (ret != FR_OK) {
shell_printf("read file failed! %d\r\n", ret);
} else {
shell_printf("read file succ!\r\n");
shell_printf("read dat: %s, read num %d\r\n", read_buff, read_num);
else
shell_printf("mount need more arguments!\r\n");
将测试函数挂到命令行中：
const static_cmd_st static_cmd[] = {
{"ls", shell_ls_cmd},
{"mount", mount},
{"open", open},
{"close", close},
{"read", read},
{"write", write},
{"\0", NULL, NULL},

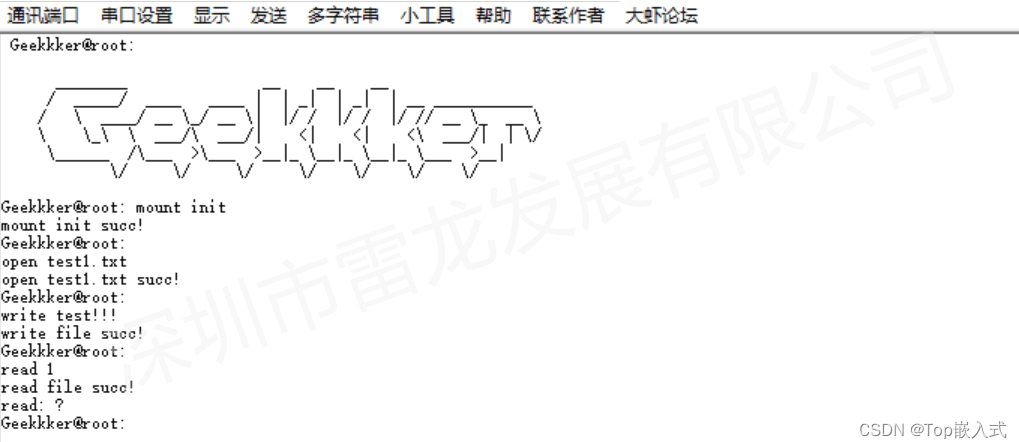

下载代码，在命令行测试挂载以及读写函数：

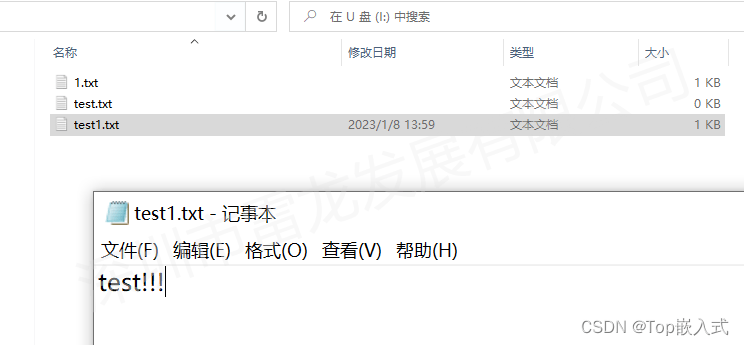

读的数据有些乱码，用读卡器读出来看看：
可以看到成功写入，SD 卡挂载 FATFS 成功，命令行操作文件系统功能正常
【本文转载自CSDN，作者：Top嵌入式】
深圳市雷龙发展专注存储行业13年，专业提供小容量存储解决方案。
