ug勺子画法教程

ug勺子画法教程

ug勺子画法教程

ug勺子画法

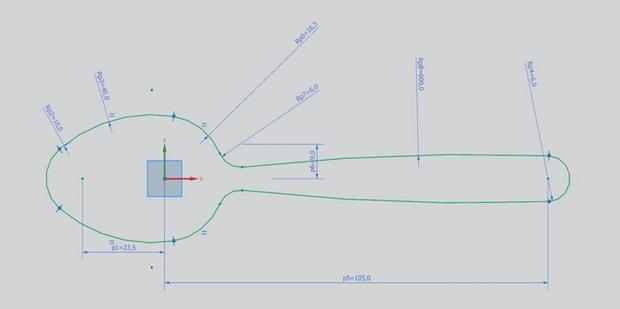

1、先在XY平面绘制草图。

ug勺子画法教程

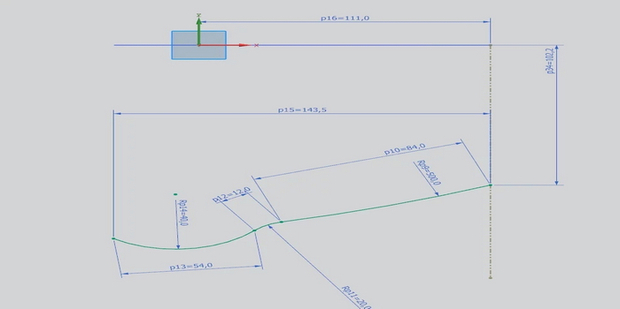

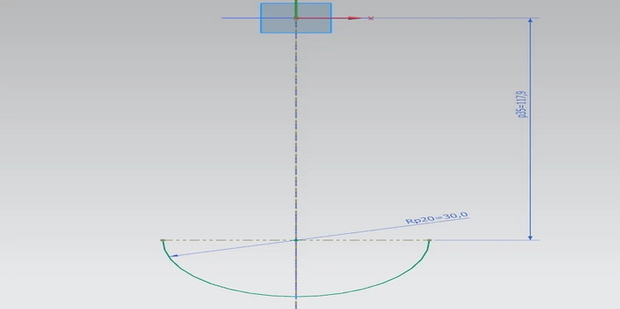

2、再在XZ平面上新建草图。

ug勺子画法教程

3、在YZ平面绘制草图半圆。

ug勺子画法教程

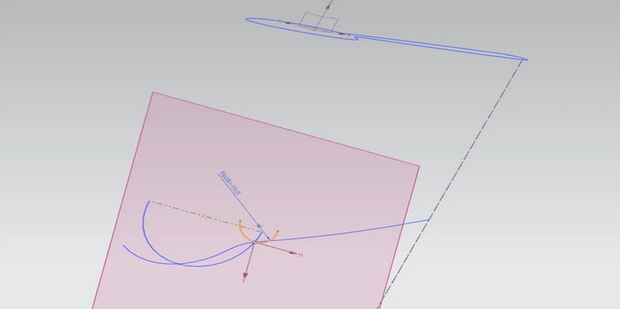

4、和草图2的圆弧相交。

ug勺子画法教程

5、创建另一个直径为20半圆和草图2圆弧相交。

ug勺子画法教程

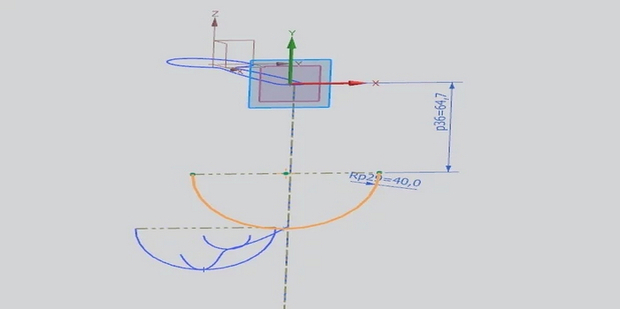

6、在草图1的勺子柄端的圆心位置创建基准面,随后在基准面上绘制草图。

ug勺子画法教程

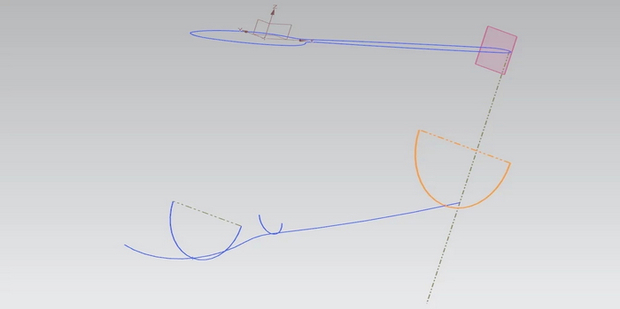

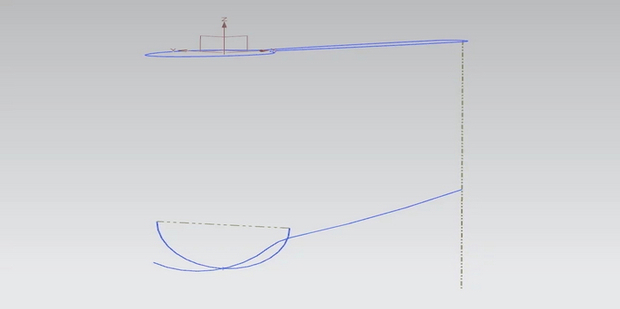

7、如图所示,三个草图是这样。

ug勺子画法教程

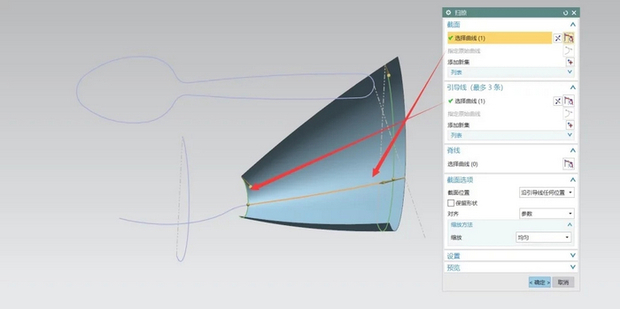

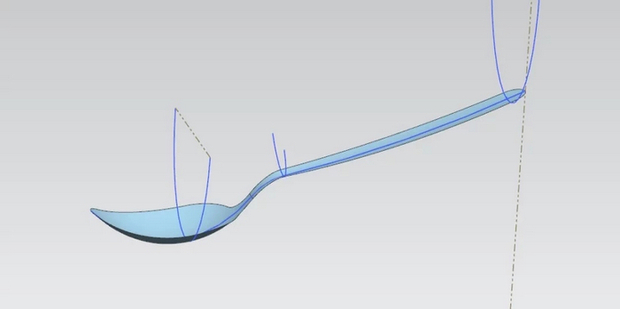

8、接着利用扫掠做出勺子和勺子柄。

ug勺子画法教程

9、注意引导线和截面不要选反。

ug勺子画法教程

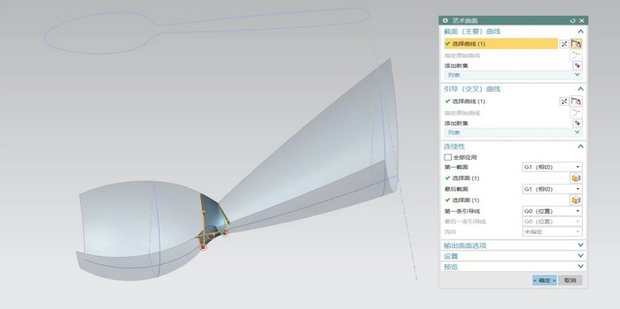

10、利用艺术曲面。

ug勺子画法教程

11、如图所示,将它们连接光顺。

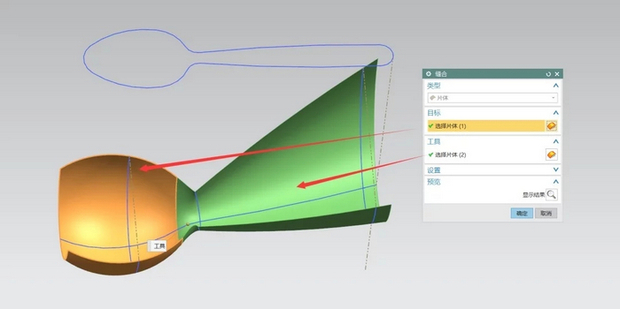

12、进行缝合。

ug勺子画法教程

13、用草图1进行拉伸求交即可。

ug勺子画法教程

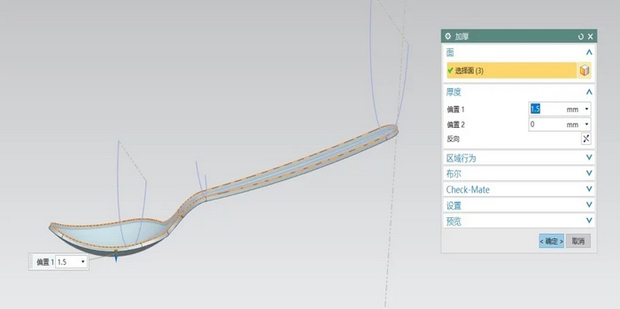

14、现在得到的勺子是片体,接下来加厚就好。

ug勺子画法教程

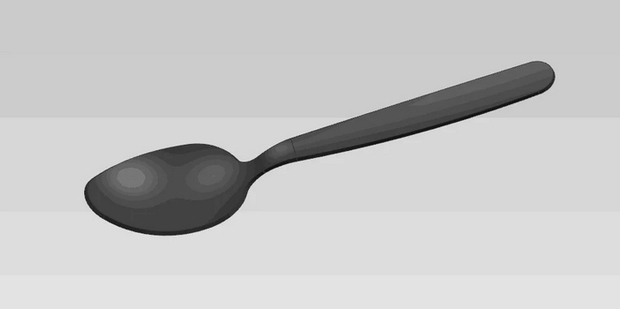

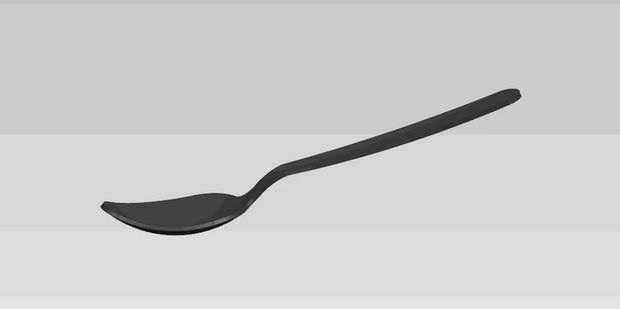

15、加厚后如图所示,这样就做好勺子了。

ug勺子画法教程
