智能家居家庭影院室内布线应考虑的几种线材
家庭影院布线—般考虑的有有线电视、视频、音频和电源4种线材，从目前的家庭影院器材来看，要埋在墙壁里面或埋在地板下面的预埋线主要有收看有线电视的同轴电缆、挂墙安装的平板电视机和投影机需要预先考虑埋设高清线（功HDMI）和至少两组音/视频线（连接DVD以及机顶盒等器材），对大多数用户来说仅仅埋入1根HDMI线是不够的，一般应预埋两根甚至3根HDMI线，以满足今后越来越多的周边电器的需要。如果是家庭影院计算机（HTPC）用户，可预留VGA线，以方便连接计算机。此外，如果准备安装用于收看卫星电视的天线，还要规划好从天线处到电视机位置的同轴电缆走向，并且把信号线在装修初期一并埋入墙体。
1.同轴电缆
同轴电缆由内导体、外导体、绝缘介质和防护套4部分组成。
内导体的任务是传输高频电流。由于高频电流在导体中流过时存在趋肤效应，即只沿导体表面流过，在导体内部没有电流。因而内导体可做成空心金属管或采用铜包铝、铜包钢材料制成，一般内导体由实心铜导线制成。
外导体除了传输高频电流外，还承担着屏蔽外界电磁干扰，防止电视信号外泄的作用。外导体除了电阻要小以外，还应有较好的密封性能。外导体可以采用密编铜网，也可采用铝塑复合膜加疏编铜网，铜网要用镀锡铜丝编织，还有采用合金铝线编织的。较粗的电缆一般采用无缝铝管或氩弧焊接铝管作外导体。
绝缘介质的作用是阻止沿径向的漏电电流，同时也要对内外导体起支撑作用，使整个电缆构成稳定的整体。绝缘介质的介电常数越小，电缆的衰减量和温度系数（温度升高1℃时电缆衰减量增加的百分数）也越小。目前常用的电缆有藕心电缆和物理发泡电缆。
防护套用塑料做成，用以增强电缆的抗磨损、抗机械损伤、抗化学腐蚀的能力，对电缆起保护作用。用于室外的干线和支线电缆，一般采用抗紫外线的塑料护套;用于室内的电缆则采用阻燃的塑料作护套。按照护套的不同，可将电缆分为标准电缆、无护套电缆、埋地电缆、吊线电缆和铠装电缆。铠装电缆是在标准护套外缠绕一层钢带后再加一层护套，以增强电缆的防化学腐蚀、机械损伤和动物啃咬的性能。
同轴电缆主要特性包括特性阻抗、衰减特性和温度特性。同轴电缆的特性阻抗取决于内外导体的直径和内外导体间绝缘材料介电常数，有线电视系统中都采用损耗最小的75Ω电缆。衰减特性是指电缆在传输信号过程中会对其产生衰减作用。衰减是由导体损耗和介质损耗两部分组成，由于导体损耗的增加与频率的平方根成正比，介质损耗的增加与频率成正比，所以随着频率的升高，总损耗将增大。在有线电视所传输的频率范围内，介质损耗约小于10%。
同轴电缆的损耗不但与工作频率有关，而且还随着使用环境温度的不同而变化。温度升高时损耗增加，一般电缆的溫度系数为0.2%/℃，即当温度变化1℃时，电缆的衰减量一般有0.2%的变化。如炎热夏天白天最高气温为+40℃，寒冷冬大夜间最低气温为-10℃，这样，同一根电缆夏天与冬天的温度差为50℃，则电缆的衰减量变化为50℃x0.2%/℃=10%。如果一根同轴电缆干线全程衰减量为180dB，则夏天的衰减量比冬天的衰减量多18dB。
2.电源线
由于投影机、电视机和AV功率放大器等都是需要220V供电的，因此家庭影院布线需要弱电和强电同时布置，由于家庭影院器材对电源的要求较高，最好直接从进户线单独敷设几根电源线。
1）正确地选择线缆的导体截面积，是保证安全、可靠和节约的最重要措施之一，导体截面积，也是选择线缆的最重要指标。
缆的安全载流量，主要取决于导体的材料和截面积，导体材料确定之后，截面积就是第一位应考虑的问题。线缆中导体的导电率越高、截面积越大，其安全载流量就越大，还与线缆的绝缘材质、敷设方式和环境温度等有关。
2）在室内配线中，电源线颜色的选择容易被忽视。有人把不符合颜色规定的用剩的导线用在室内配线中，例如用原作为相线的红色导线用作接地线等，这是不允许的。
规定导线颜色的目的，除了在安装施工时便于识别外，还为今后维护时提供方便，减少误判而引起的事故。
有关国家标准已明确规定相线（L）为黄、绿、 红三色;中性线（N）为淡黄色;保沪线（PE）为绿/黄双色。
如果室内配线为三相供电，那么开关箱引出的相线必须与进线同色。
3.音频线

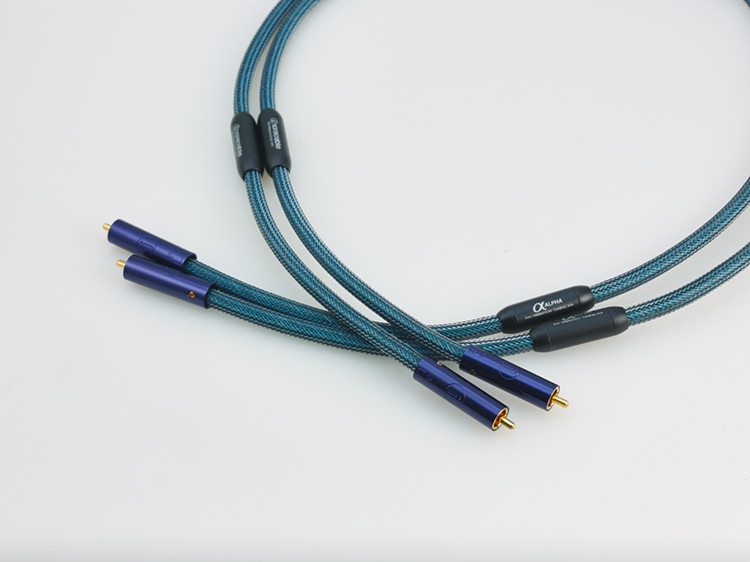

音频连接线简称为音频线，是用来传输声音的线。由音频电缆和连接头两部分组成，其中音频电缆一般为双芯屏蔽电缆，连接头常见的有RCA（俗称为莲花头音频线）和3.5mm插头。
在音频线中有两种专用线，一种称为传声器线，另一种称为音箱线。
传声器线是一种两芯的同轴线，用于连接功率放大器与传声器。因为传声器的工作电压极微弱，所以在线材屏蔽上显得格外重要。但由于无线传声器的兴起，此种线的发展越来越窄。
音箱线俗称扬声器线。它是连接控制扩音机或功率放大器到音箱的连接线，鉴于推动功率大，故而线径很粗。为了保证高音频通过和减小电阻衰减，大多是镀银、镀金的铜线或铜银合金线。人们在科学实验的过程中发现导线的铜质对音频信号的传输质量有影响，铜导线的质地越纯，传输的效果就越好，所以音箱线多采用基本不含氧化物（杂质）的铜线。
音箱线在安装时不能过长，一般约为2-3rn。另外，音箱线一般是多股线，有50- 500芯多种规格，主音箱—搬选用200芯以上的音箱线;环绕音箱用50-100芯的音箱线;音响线布线时，应用PVC线管进行埋设，但不能与强电同管。
4.视频线
视频线用于传送视频信号，或者说是用来连接视频设备的线，由于视频接口不同，因而视线也不同，家庭影院主要是采用HDMI接口与连接线。
HDMI接口的英文全称是Hi- ， 中文的意思是高清晰度多媒体接口。它可以提供高达5 Gbit/s的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号，同时，无须在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。应用HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，而不需要多条线材来连接;同时，由于无须进行数—模或者模—数转换，能取得更高的音频和视频传输质量。对用户而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。高清数字电视机顶盒主要由这一接口实现全数字化的视音频信号的输出。
HDMI是19芯的，接口分1.1、1.2和1.3版。切DMn.i版最高只支持1080i，不支持1080P;1.2版像素时钟运行频率达到，数据率达到4.95 Gbit/s， 因此可以实现1080P; 1.3版像素时钟运行频率达到，数据率达到10.2Gbit/s，支持多轨高流量的无压缩音视源或非失真压缩音视源。HDMI线材采用对线加屏蔽结构传输数字信号，对于HDMI连接线，可以分为24、26. 28和30号几种线，数字越小，线径越粗，效果越好。10m以上的功）MI线传输1080P信号，要求最好是24号线，至少也要保证26号线。低档线屏蔽效果只有80%一 85%，而高档线材屏蔽效率达到95%。HDMI标准最远可传输15m，可以采用符合HDMI规格接口的线缆新技术来突破长度的限制。
