电气工程PT是什么，你对它又了解多少
首先，PT是什么，PT是 的缩写，中文名叫电压互感器，他的英文缩写很多，有时也叫VT，还有的时候叫TV(没错，在电气图上看到这个符号不是电视机的意思，是电压互感器)。
电压互感器是干什么的呢？
一般来说在低压电路上，我们想知道线路的电压是多少，可以直接拿万用表测量，但是对于高压电路，比如说6kV，10kV的线路来说，想知道他们的运行电压，显然无论是正常的人还是正常的万用表都不能直接去测量，因为电压太高了。这么高的电压难道我们就没办法测量了吗，这时PT就排上用场了，PT的一次测绝缘非常好，完全可以耐受高电压，通过他可以将10kV，110kV甚至更高的电压，转化为100V的低电压，从他的二次侧输出。这个时候我们就可以很容易地用万用表，电压表测量到线路的电压了。测量到了电压有什么用呢？用处大了，可以用来收电费，也通过电压的变化来判断线路是否出现了故障。

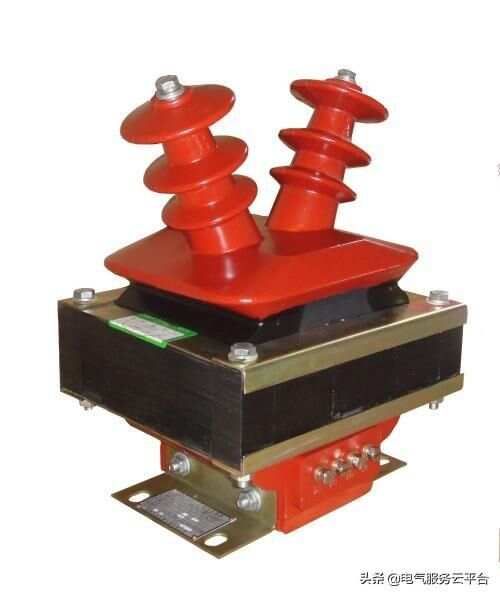

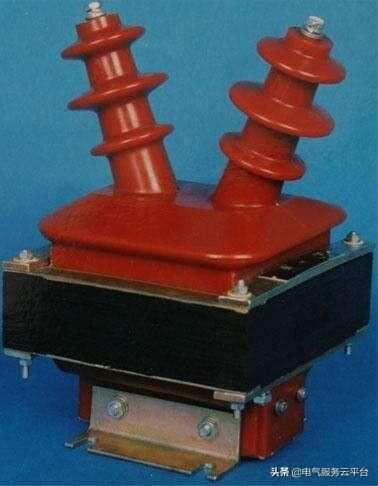

第二个需要关心的问题就是PT的长相，有的PT长得像下面这张图：
这种PT由于外面可以看到铁芯，所以叫半封闭型的PT，别以为半封闭型的PT就是低端PT的代表，他也有他的优点，比如过载能力强，抗饱和能力强（因为铁芯大），结构简单价格便宜。但是也有很多缺点，比如过电压水平不高，局部放电等级低等等。

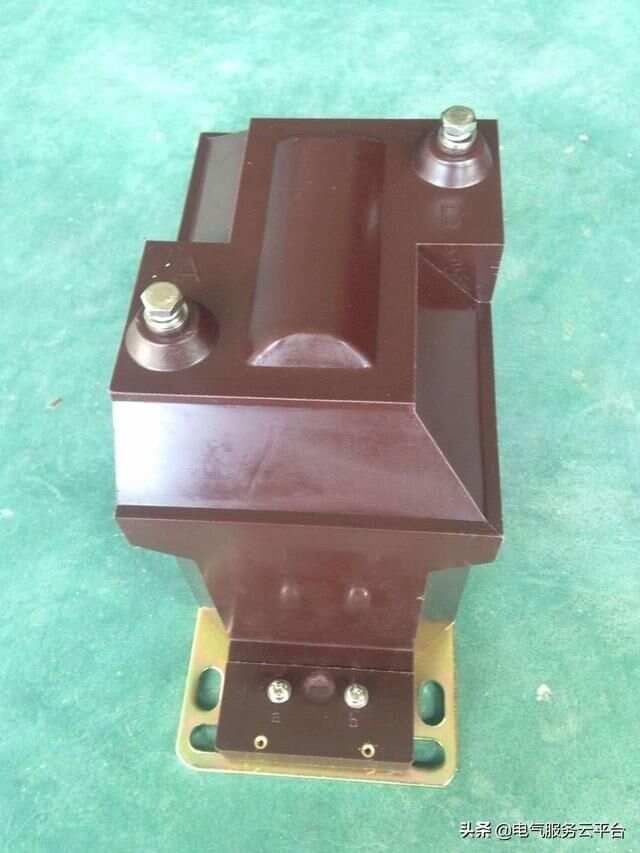

那么全封闭PT长得什么样呢？就是下面这个样？
以上的两种PT大家注意有个共同的特点，就是一次部分都有2个接线端，分别是A和N，A接带电线路，N通常用铜排货电缆短接后接地。这种有2个接线端的PT就叫做全绝缘PT，这种PT的好处就是PT的耐压可以跟柜体打一样高，做工频耐压试验的时候不需要断开PT，这种PT可以用于VV接线和一些采集线电压的场合。还有一种是半绝缘的PT，他只有一个接线端接到带电回路里就可以了，接地端在内部通过二次侧短接：
这种PT一次侧的末端和二次侧的末端在电气上是有联系的，所以他的绝缘水平较低，叫做半绝缘PT，这种PT在打耐压的时候必须断开，否则会击穿，而且这种PT只能用于相电压的场合不能接在线电压上。因为他没有2个接线端。半绝缘PT的好处是节约空间，体积小，通常用于高电压等级的互感器中。

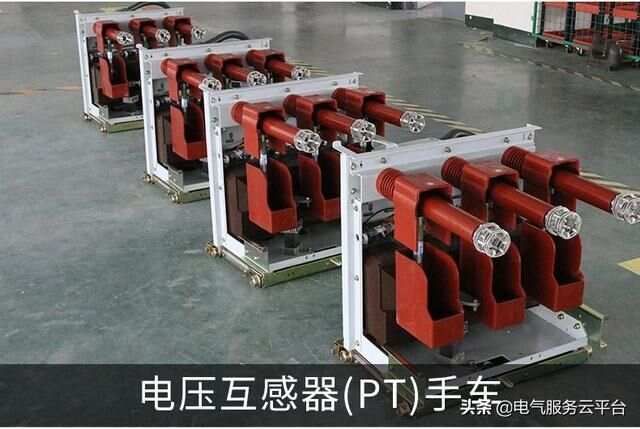

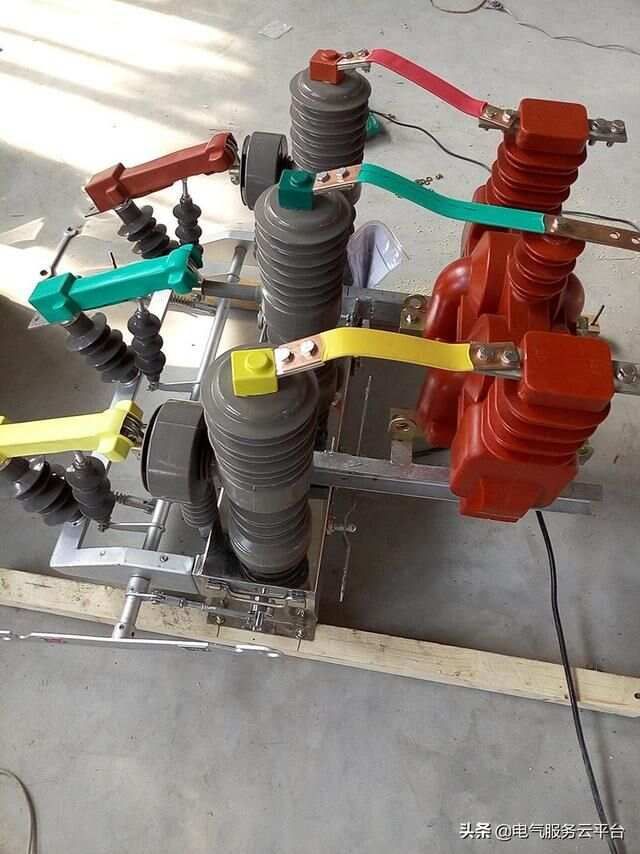

PT最正常的用途就是将高压变换为低压，当然随着电力科技的进步，他也被用于其他场合，比如说在串联补偿装置中，由于没有低压操作电源，PT会兼做操作电源使用，为控制回路提供电能，另外现在即使在低压环境下，有的对系统稳定性要求高的用户也开始使用400V变100V的PT，这样做可以将控制部分和主回路严格分离，提高运行的稳定性，避免二次短路殃及主回路的正常供电。
PT的接法也很多，最常见的是接成Y形，也就是把所有的A端接带电线路，N段短接接地，这种接线适合于全绝缘和半绝缘的PT，另外一种是计量柜内常见的接线，也就是VV接线，这种接法只需要2只PT，一个PT的A，N端跨接于A，B两相，另一个PT跨接于B，C两相，在二次侧通过一定AB相PT的a端，和BC相PT的n段就可以取得AC相的电压，这样就可以实现计量功能了，这种接线的高明之处就是省了1只PT，虽然一只PT不怎么值钱，但是更重要的意义在于可以使柜子做的更小节约空间，值得注意的是，只有全绝缘PT才能使用这种接线，半绝缘的千万别去尝试。
部分PT会多余一个绕组，这个绕组通常首尾相连最后留个开口取电压，也就是开口三角电压，这个电压主要是检测线路是否三相不平衡，缺相或有接地故障等，这个绕组要注意的是，他的学名叫剩余绕组，也就是说这个绕组的容量和绝缘都不是很高，所以这个绕组除了接开口三角，建议不要挪作他用，因为无论从测量精度，过载能力来说，这个绕组都是最差的。在二次侧通常用da，dn表示。

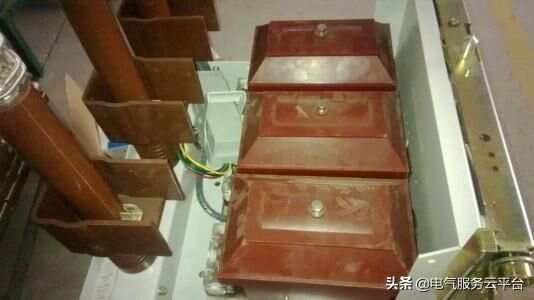

PT在系统中的地位相当重要，通常，每段母线都会有自己的PT柜或PT间隔，用来测量所在母线的电压，这些电压被输入到了柜顶的小母线上，供其他设备采集使用，为了使得PT的工作状态随着两段母线的变化而自动变化，于是就有了PT重动，并列的概念。
首先来解释一下为什么需要PT并列，因为每段母线的进线可能都对应了各自的电源，这个电源可能是发电机，也有可能是变压器，那么，电力系统要求PT的工作状态必须与母线电源侧的工作状态相一致，拿单母线分段为例，I段的变压器在运行，那么I段的母线PT必须也运行，I段的变压器带着整个变电所的两段主母线，那么I段的PT就必须带着整个变电所两段小母线，I段和II段的变压器都在工作，母联开关断开，那么I段和II段的母线PT也要各自工作，同时变电所的两段小母线解列。简单的说，哪段的电源在工作，哪段的PT就得在工作，哪段的电源不工作，哪段的PT也不能工作，这就是PT并列。
还有一个概念就是重动，重动顾名思义就是重复动时作，这个重复动作指的是PT并列的回路，没有重动装置时，我们如果想让PT并列或解列，必须在倒闸操作后，手动操作各个转换开关，按钮才能将PT并列或解列，而随着科技的发展，出现了重动装置，有了重动装置，可以通过继电器的节点逻辑或者更高级的通过单片计算机实现自动切换与并列，这样我们在母线倒闸操作完毕后，PT根据线路的运行方式自动切换与并列，避免了人为操作可能出现 的误操作。
最后不得不说一句的是安全问题，PT特别是高压PT，与带电一次侧连接时一定要装熔断器，避免PT短路把进线开关顶跳掉造成大面积停电，另外可以防止PT严重过载发生爆炸。另外PT的二次侧是不能够短路的，这个一定要注意。还有一个重要的事情就是在检修PT是一定要确保二次侧是没有电的，因为二次侧有电的话，会造成一次侧倒送电，这个倒送电可是有好几千甚至几万伏的高压呢，严重的话会发生触电伤人事故，虽然现在大部分的PT成套装置都讲一次侧的隔离手车或隔离开关与PT二次侧做了连锁，但是为了确保万无一失，检修PT的时候一定要当心，有人会问怎么知道二次侧有没有电压，很简单，万用表就可以，如果没有万用表，随身带一根试电笔也是可以的。
