利格诺斯单手上膛手枪，国产77式手枪的鼻祖

我国生产的77式手枪知道的人不少，该枪最大的特点是有所谓单手上膛装置，其扳机护圈和套筒是联动的，用食指将扳机护圈往后扣动，扳机护圈就能将套筒往后拉，完成上膛动作。今天要说的是这种单手上膛装置的鼻祖，即德国在20世纪初生产的利格诺斯单手上膛手枪（ ）。

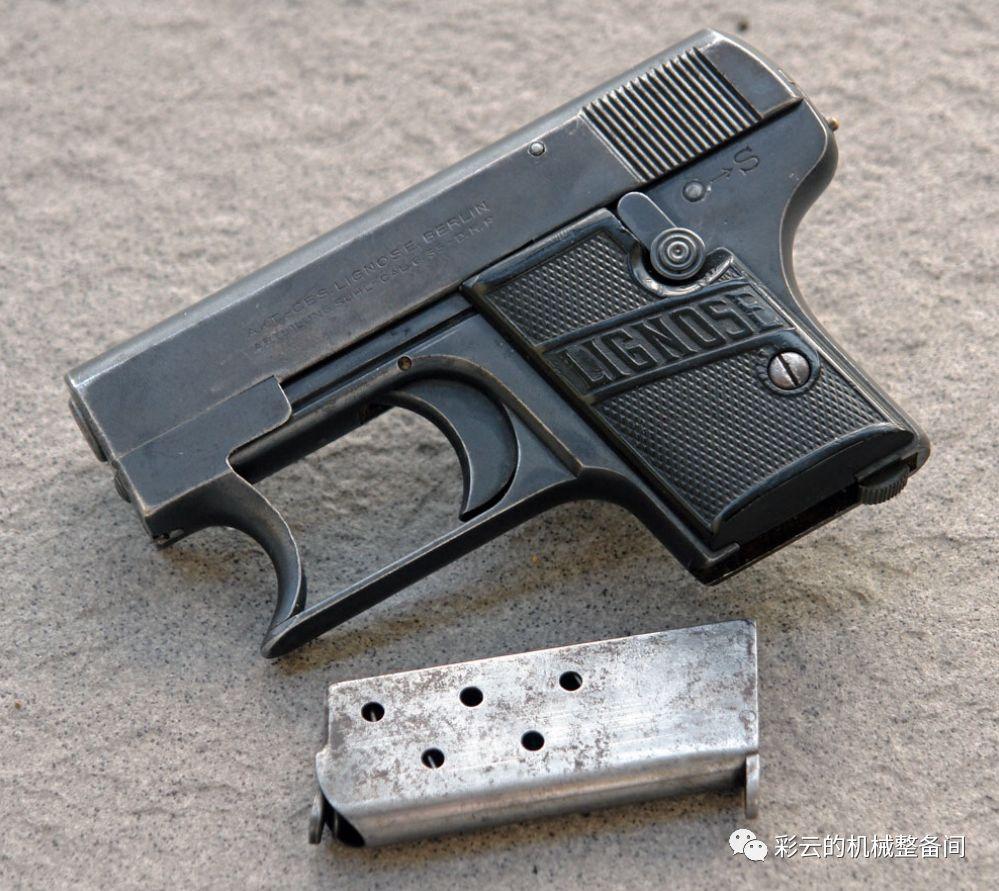

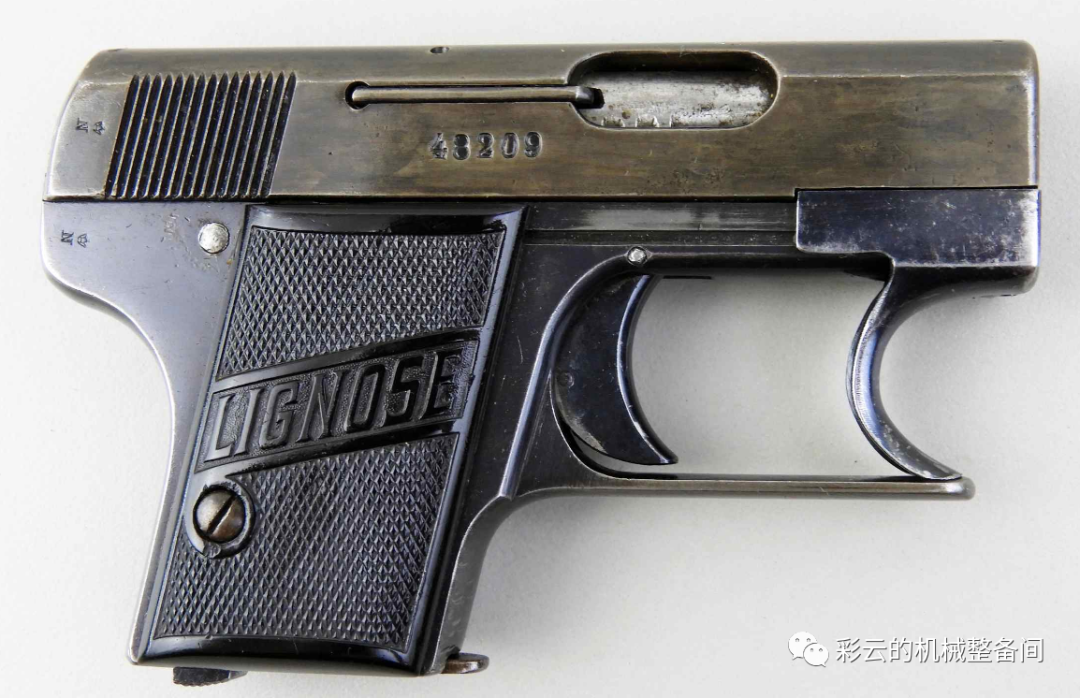

6.35mm口径利格诺斯Model 2A手枪

单手上膛机构起源

1913年，一个叫维托尔德·切尔列夫斯基（ ）的波兰人设计了一种单手上膛机构，他将手枪的扳机护圈改成活动的，与套筒联动，扣压扳机护圈时能将套筒一并向后拉，然后松开扳机护圈，套筒在复进簧弹力下复进，完成首发弹推弹上膛动作。该设计于1913年10月6日向奥匈帝国专利管理机构注册，并于1914年6月1日获得批准，专利号为68151。

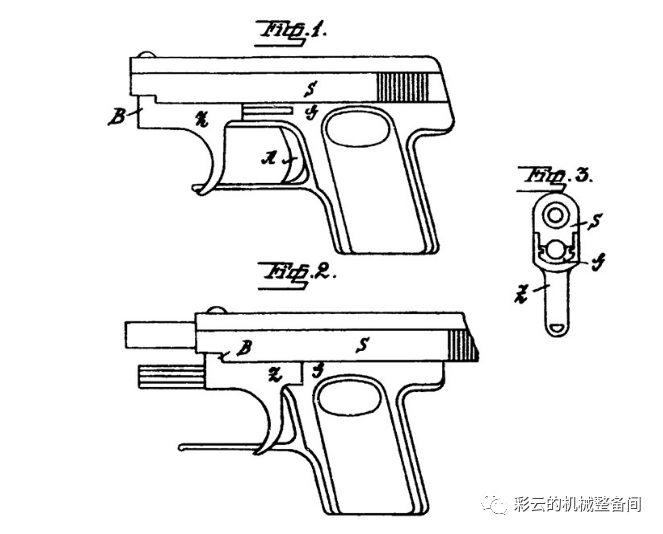

68151号专利的图纸，从图纸中能看出，这种单手上膛装置扣扳机护圈拉套筒到位后必须松手让套筒复进，然后把手指换到扳机上。

1914年3月24日，切尔列夫斯基又设计了一种手枪单手上膛机构，向奥匈帝国专利部门注册了69618号专利，并于1915年2月1日获得批准。该专利可看做是对68151号专利的改进，其特点是扳机护圈与套筒之间有弹簧挂钩，当扣压扳机护圈拉套筒到底后，弹簧挂钩会自动解脱，让套筒自动复进，推首发弹上膛，此时射手不用松开扳机护圈，直接继续向后扣，扳机护圈就能压下扳机，打出第一发子弹。

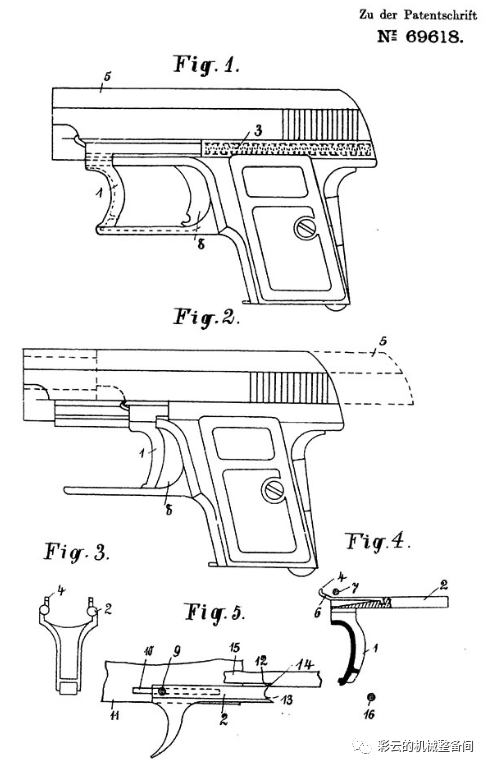

69618号专利的图纸，扳机护圈与套筒之间有弹簧挂钩，扣到底后套筒会与扳机护圈脱离自动复进。

在获得了单手上膛机构的两项专利之后，切尔列夫斯基在欧洲各枪械企业之间游走，期望能有厂家对他的设计感兴趣。在第一次世界大战结束后的20世纪20年代初，前前后后共有三家欧洲枪企生产过切尔列夫斯基设计的单手上膛自动手枪，分别是瑞士西格公司、德国伯格曼公司和利格诺斯公司。

瑞士西格公司

西格公司（SIG）位于瑞士诺伊豪森，创立于1853年。时至今日在轻武器领域西格公司威名赫赫，但在20世纪20年代初这还是一家名不见经传的小公司。在此之前，西格公司曾代工生产过奥地利曼利夏M1894手枪，这是一种采用罕见的、枪管前冲原理的自动手枪（详见：读者点登：枪管前冲式自动原理），之后很长一段时间该公司都没有生产自动手枪。在接触了切尔列夫斯基的单手上膛机构专利后，西格公司对这种新奇的结构很感兴趣，随即购买了切尔列夫斯基的69618号专利，开始生产这种西格版单手上膛手枪。西格版的单手上膛手枪采用自由枪机原理，口径6.35mm，弹匣容量6发。

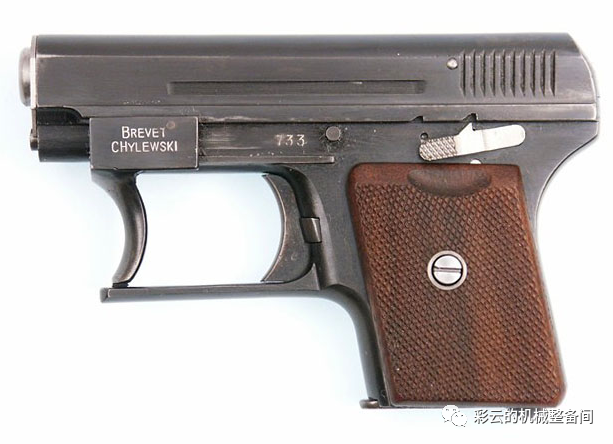

西格公司生产的切尔列夫斯基单手上膛手枪，扳机护圈上方还有“ ”的铭文，即法语“切尔列夫斯基专利”的意思。

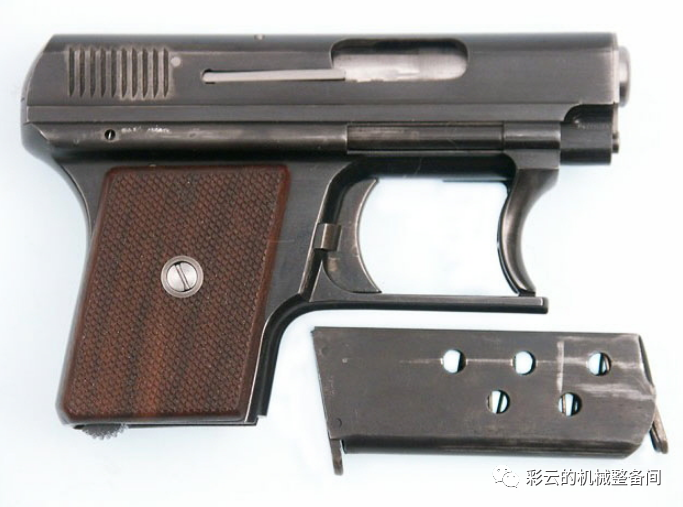

西格公司的切尔列夫斯基单手上膛手枪和弹匣

西格公司投产切尔列夫斯基单手上膛手枪后一度对其寄予厚望，因为单手上膛似乎是个不错的卖点，但事与愿违，这种手枪的市场反映相当差。原来西格公司购买的是切尔列夫斯基的69618号专利，该专利设计的扳机护圈与套筒用弹簧钩连接，扣到底后套筒会与扳机护圈解脱自动回弹推弹上膛，此时再往后扣扳机护圈，扳机护圈就会压下扳机击发。表面上看这个设计能快速反应快速射击，但实际操作中很危险，因为在上膛瞬间扳机护圈只要扣得更深一些，第一发就打响了，很容易走火。从1922年到1923年，西格公司陆陆续续生产了约1000支切尔列夫斯基单手上膛手枪，之后就停产了。这些西格公司生产的切尔列夫斯基单手上膛手枪目前成了珍贵的收藏品。

德国伯格曼公司

伯格曼公司是德国一家著名的枪械企业，公司创始人是西奥多·伯格曼（ ）。虽然伯格曼的名气很大，但他更多的是一名商人或企业家，公司主要技术工作其实是由著名枪械设计师路易斯·施迈瑟（Louis ），后又是路易斯·施迈瑟的儿子雨果·施迈瑟（Hugo ）负责的，而雨果·施迈瑟的名气有多大呢？伯格曼MP18I、MP28冲锋枪和Stg.44突击步枪都是他设计的，你说他名气大不大？

一战时期伯格曼公司主要为德国军队生产机枪和冲锋枪，一战结束后根据《凡尔赛条约》的规定，德国禁止生产军用武器，博格曼公司随即转向民用武器领域，开始生产小型自卫手枪。在这段时期，伯格曼公司生产过Model 2、Model 3两种小型手枪，这两型手枪都是6.35mm口径，自由枪机原理，外观类似勃朗宁FN 1906手枪，但没有握把保险，击发机构也有区别，伯格曼小型手枪用的是内置击锤而不是勃朗宁FN 1906的击针。Model 2和Model 3的不同之处在于Model 2握把较短，弹容量6发，Model 3握把较长，弹容量9发。

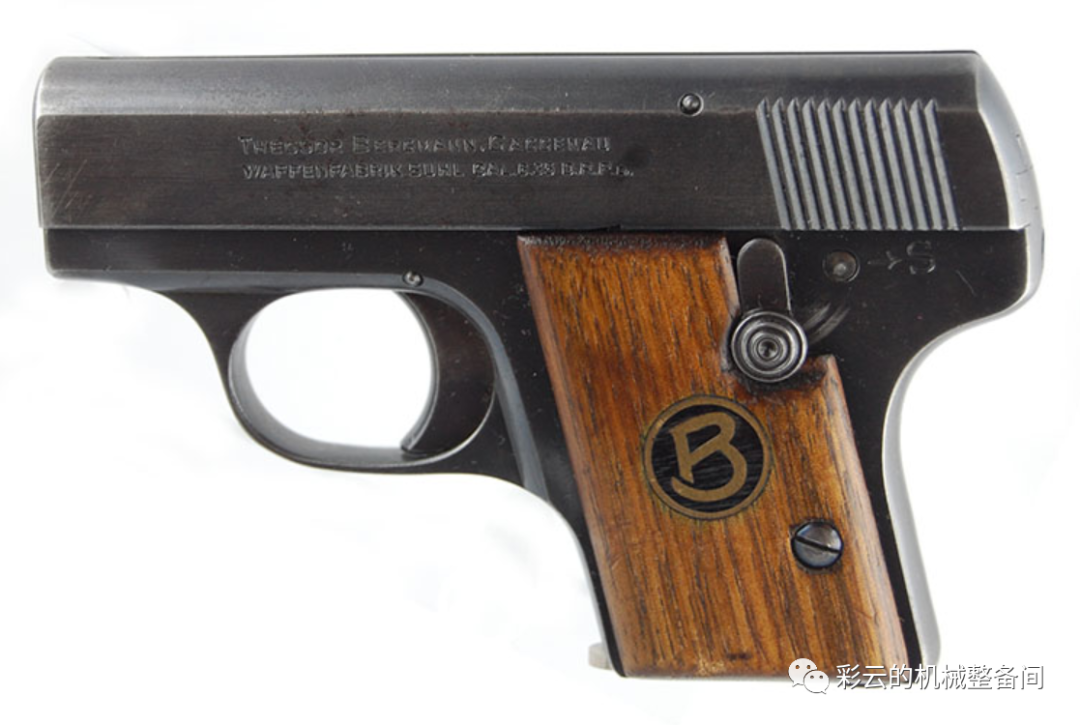

伯格曼Model 2微型手枪

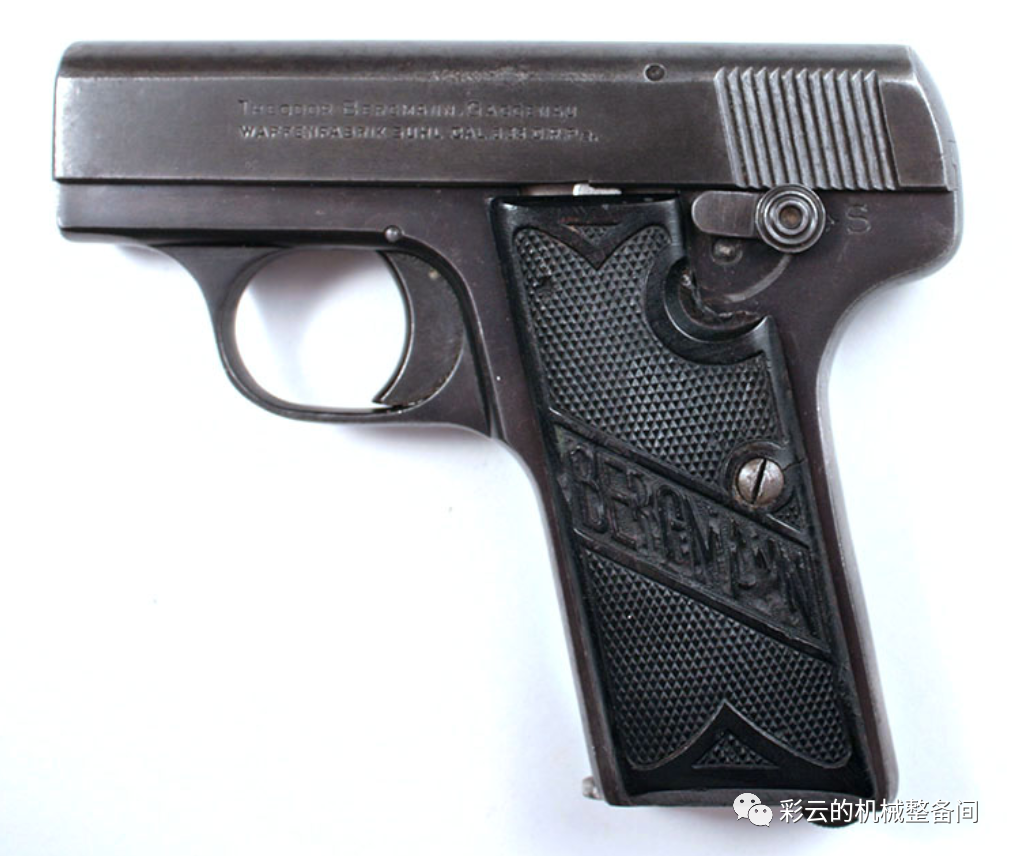

伯格曼Model 3手枪

当注意到切尔列夫斯基的单手上膛专利后，伯格曼公司觉得这是一个有可能吸引市场的亮点，遂引进了切尔列夫斯基的68151号专利（即第一个专利，扣扳机护圈单手上膛后必须松开扳机护圈的设计），将单手上膛机构移植到Model 2和Model 3手枪上，演变出伯格曼Model 2A和Model 3A两种单手上膛手枪，并上市销售。

1921年8月25日德国《Der 》杂志（一本关于德国枪械工业的专业期刊）上刊登的伯格曼单手上膛手枪广告。

但伯格曼公司生产单手上膛手枪的历史非常短暂，因为一战结束后没几年，伯格曼公司就被另一家德国公司收购了，这就是利格诺斯（）公司。

德国利格诺斯公司

利格诺斯原本是一家生产炸药火工品的公司，20世纪20年代初收购伯格曼公司后，利格诺斯公司对伯格曼Model 2、Model 3、Model 2A、Model 3A这几种小型手枪很感兴趣，随即将这些小型手枪换成利格诺斯的品牌继续生产，于是就有了利格诺斯Model 2、Model 3和单手装填的Model 2A、Model 3A，结构与伯格曼同型手枪完全一样。甚至在较早生产的产品中，利格诺斯公司直接使用了伯格曼公司库存零件来组装，比如带伯格曼商标的握把片，于是出现了一些握把片上有伯格曼字样，套筒铭文却是利格诺斯的混搭产品。

利格诺斯 Model 2A手枪

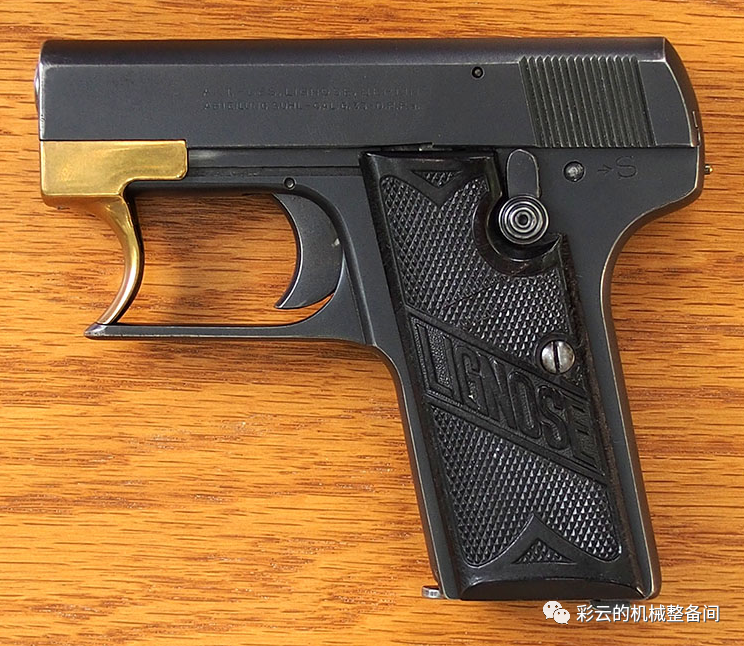

利格诺斯 Model 3A手枪，这支是早期型，活动扳机护圈是黄铜做的。

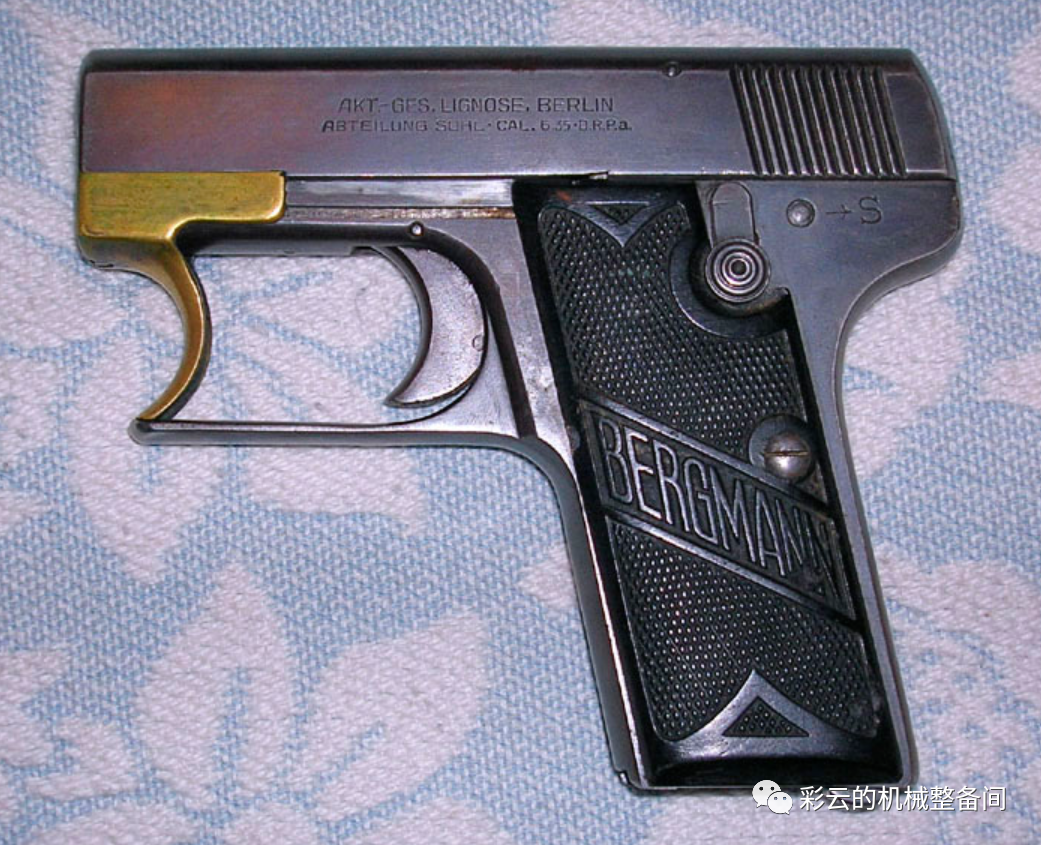

这支手枪握把片上有字样，但套筒铭文上又写着利格诺斯公司的名字，这是拿伯格曼公司库存零件组装的。

但利格诺斯公司并不止步于此，他们对源自切尔列夫斯基的单手上膛机构做了一定改进。1921年4月26日，利格诺斯公司向德国专利管理机构提出一项改进型单手上膛机构的专利申请，并于1924年1月19日获得批准。该设计是对切尔列夫斯基设计的改良——既能在扣压扳机护圈时拉动套筒，并在扣到位时解脱套筒让套筒弹回（类似69618号专利），又在扳机前面增加了一个隔档，避免扳机护圈继续向后压到扳机走火，真要开枪射手必须将手指从扳机护圈移动到扳机上，才能扣扳机击发。此后生产的利格诺斯单手上膛手枪都采用了这种改良型单手上膛机构。

点评单手上膛机构

在20世纪20年代，小型自动手枪几乎都是单动击发，枪弹上膛后击针或击锤就进入待击状态，不能安全释放后在膛内有弹情况下携带，保险机构也不完善，所以这些手枪一般只能空膛携带，出枪射击前拉套筒上膛，在这样的大背景下，切尔列夫斯基设计的单手上膛机构有一定的实战价值。有的时候射手觉得情况不对，暗自准备使用枪支，但情势又不便公开拔枪拉套筒，如果用的是利格诺斯单手上膛手枪，射手就能在口袋里暗自扣压扳机护圈让手枪上膛，伺机而动，这也是利格诺斯公司对Model 2A、Model 3A手枪最大的宣传卖点。

1927年的利格诺斯单手上膛手枪广告，画面中间的剪影特地指出这种手枪能在衣袋里暗中上膛。

但随着小型自动手枪安全机构的愈加完善，这种单手上膛机构就显得多余了：比如勃朗宁设计的FN 1906、1910手枪，在握把背后有握把保险，只有确实压下握把保险扳机才能扣动，理论上说安全性能已经很好，完全可以在膛内有弹的情况下携带。到20世纪30年代，单/双动击发机构在自动手枪上也实用化了，手枪上膛后击锤能安全释放，安全性能大大增加，和这些新设计相比，单手上膛机构并没有什么优势。

而且单手上膛机构是通过扣动扳机护圈拉动套筒的，与扳机相比，扳机护圈的位置非常靠前，射手必须尽力向前伸手指才能够到，再加上复进簧的弹力较大，操作非常费劲（以77式手枪为例，大多数人都不能顺利地完成单手上膛，必须改变握枪姿势，尽力用食指和中指一起去勾护圈才行，花费的时间比直接拉套筒慢很多）。因此在20世纪20年代短暂地新鲜了一阵之后，利格诺斯单手上膛手枪于1928年正式停产，之后很长时间都没有自动手枪采用类似的单手上膛装置。

一直到20世纪70年代，我国山东省军区军械修理所一名工人在旧枪库中翻出一支解放前流入国内的利格诺斯单手上膛手枪，他觉得这种单手上膛功能非常新奇，遂产生了仿制的想法。在当时的政治环境下，上级领导对他的设想大力支持，以当时典型的“三结合”方式进行技术攻关，几经辗转，最终在1977年正式定型，这就是我国77式7.62mm手枪，所以77式手枪可以看做是古老的单手上膛装置在50多年后的复活。从今天的眼光来看，77式手枪去复刻这种过时的设计是很不明智的，再加上没有空仓挂机、没有膛内有弹指示（伯格曼和利格诺斯手枪倒是有击锤待击指示的）、故障率高、人机功效差等一系列缺点，77式是我国研制的几种制式手枪中性能最差的，没有之一

。77式能够定型并投产，只能说是特殊历史条件下的特殊现象。

qbq论坛老网友@无悔发在枪炮世界网上的77式手枪照片（图片使用获得原作者同意）

还是@无悔的照片，77式手枪单手上膛动作
