铜线平方与电流对照表及铜线平方与功率对照表大全

铜线平方与电流对照表和铜线平方与功率对照表都是选用电线电缆规格型号参考依据,下面迈缆小编就来介绍下铜线平方与电流对照表及铜线平方与功率对照表大全

一、铜线平方与电流对照表

1、铜线平方对应的电线安全载流量如下所示:

1平方铜线的安全载流量——17A

1.5平方铜线的安全载流量——21A

2.5平方铜线的安全载流量——28A

4平方铜线的安全载流量——35A

6平方铜线的安全载流量——48A

10平方铜线的安全载流量——65A

16平方铜线的安全载流量——91A

25平方铜线的安全载流量——120A

注:铜线平方指的是多少平方毫米,如果是铝线,线径要取铜线的1.5-2倍;如果铜线电流小于28A,按每平方毫米10A来取肯定安全;如果铜线电流大于120A,按每平方毫米5A来取。

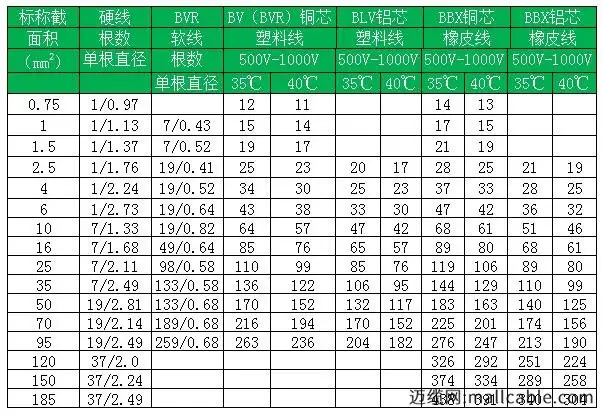

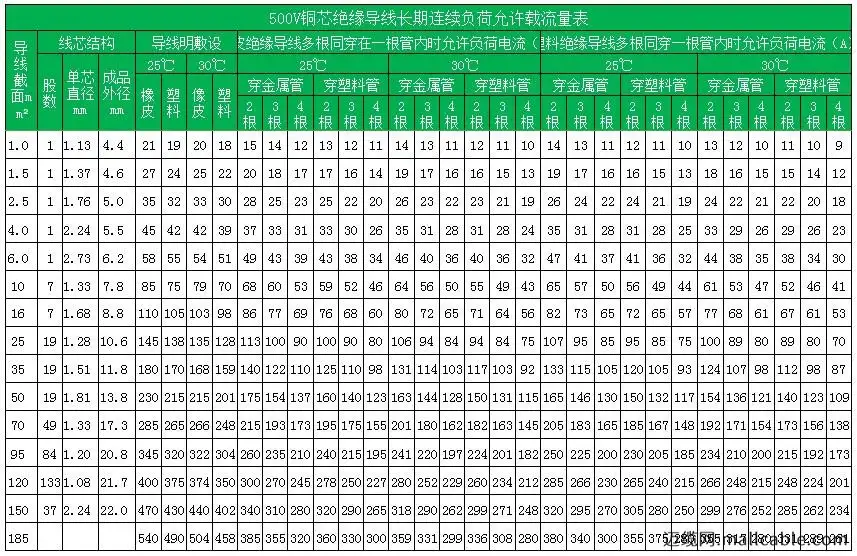

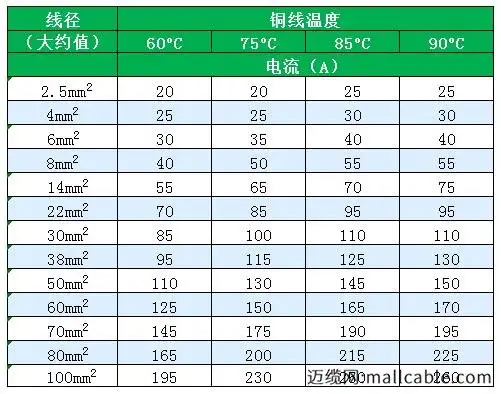

2、铜线平方与电流不同温度环境对应的对照表(可点击放大)

_平方铜线多少电流_平方铜线额定电流计算

平方铜线额定电流计算__平方铜线多少电流

_平方铜线多少电流_平方铜线额定电流计算

随着温度等条件越来越高越苛刻,安全电流相对就越小,这样才能安全使用电线电缆。

另外都要具备心算电线电缆载流量,口诀如下:

二点五下乘以九,往上减一顺号走。

三十五乘三点五,双双成组减点五。

条件有变加折算,高温九折铜升级。

穿管根数二三四,八七六折满载流。

之前有视频就是讲解怎么估算电缆载流量->视频解说

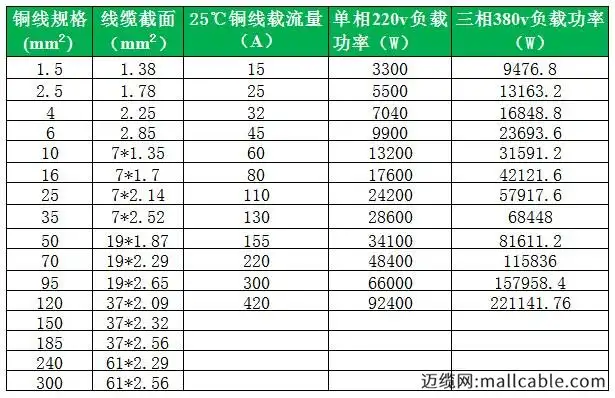

二、铜线平方与功率对照表

平方铜线多少电流_平方铜线额定电流计算_

铜线平方对应的功率是根据电流算出来的,具体分两种算法:

1、电线的载流量可以通过查表方法得到,这种方法方便、直观。

2、通过计算方法得到

已知纯铜电线的横截面积为S(mm²),一般电流密度取6A/mm²,电线的载流量I(A)=S(mm²)X6A/mm²。

例如:2.5平方电线,它的最大载流量为I=2.5x6=15(A)。如果是220V电压,最大承载功率为P==3300(w)
