PADS 入门到精通—PCB Layout新建元器件封装

选择工具-->PCB封装编辑器

PADS 入门到精通—PCB Layout新建元器件封装

PCB封装编辑器

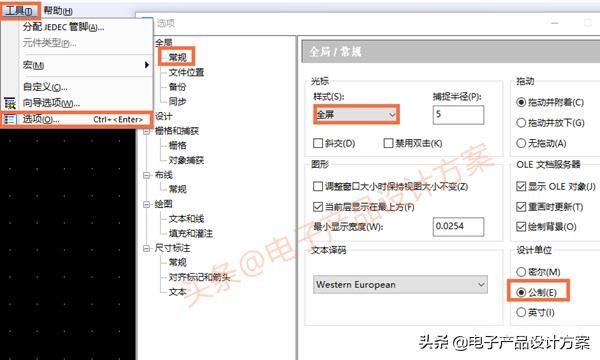

在开始之前,先按自己的使用习惯设置好参数,选择工具选项

把光标样式设置为全屏,把设计单位设计为公制(E)

PADS 入门到精通—PCB Layout新建元器件封装

选项

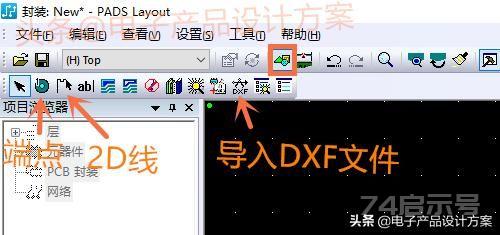

点绘图工具栏图标,打开绘图工具栏

PADS 入门到精通—PCB Layout新建元器件封装

绘图工具栏

下面画一个2个脚Pitch=2.54mm的连接器作为例子

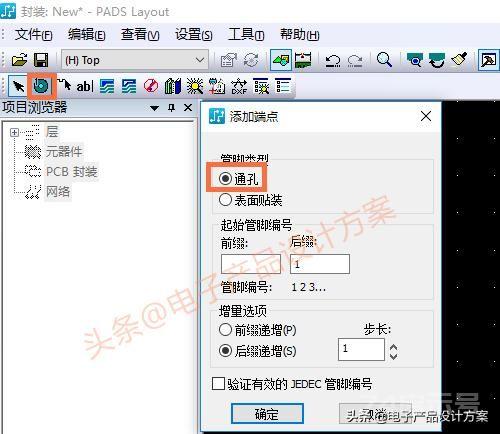

使用添加端点工具,然后按需要选择通孔或者表面贴装,本例用的是通孔。

PADS 入门到精通—PCB Layout新建元器件封装

添加端点

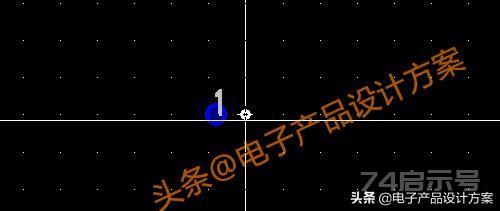

然后鼠标在空白的地方点一下,就生成一个通孔的焊盘了。

PADS 入门到精通—PCB Layout新建元器件封装

通孔的焊盘

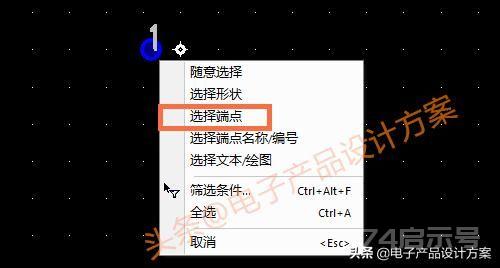

当然这个并不是我们想要的焊盘,我们需要更改这个焊盘,为了更容易选中这个焊盘,可以点鼠标右键,选择选择端点,如果要选择其它内容,也可以随时变更,如果希望随意选择内容,可以选择随意选择。

PADS 入门到精通—PCB Layout新建元器件封装

选择端点

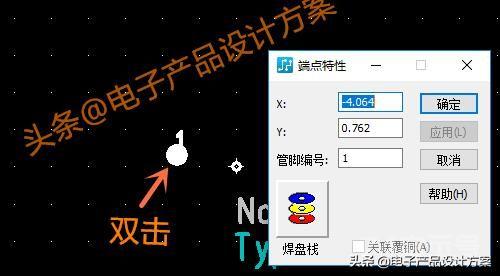

鼠标双击刚添加的焊盘,打开端点特性

PADS 入门到精通—PCB Layout新建元器件封装

端点特性

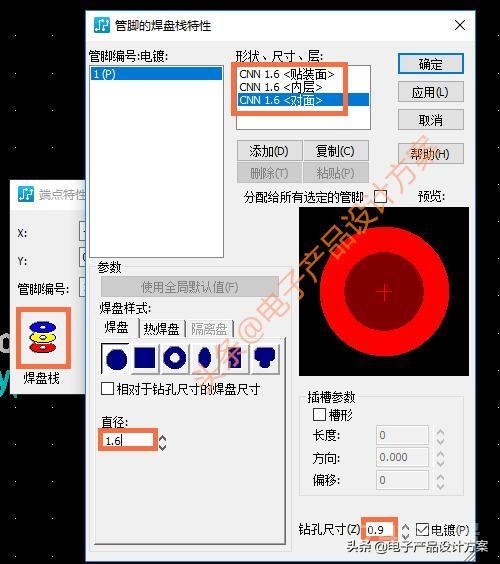

点焊盘栈图标,打开管脚的焊盘栈特性,按元件规格的要求更改焊盘的参数,包括焊盘的形状,焊盘的大小,钻孔尺寸等

PADS 入门到精通—PCB Layout新建元器件封装

管脚的焊盘栈特性

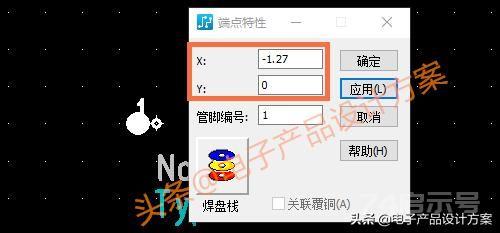

更改焊盘所在位置的坐标,因为我们要做一个2个脚,间距是2.54mm的连接器,所以第一个脚设为X=-1.27mm,第二个脚设为X=1.27mm就可以了。

PADS 入门到精通—PCB Layout新建元器件封装

焊盘坐标

按上面的方法再添加第二个焊盘,或者用下面介绍的另一个更好用的方法。

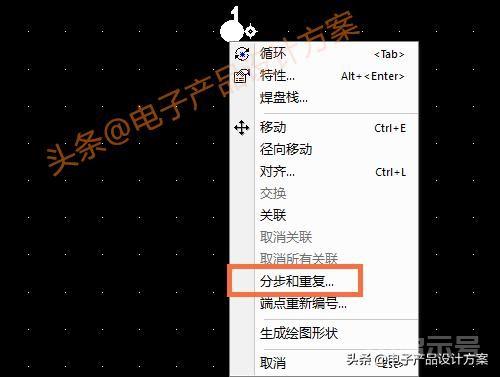

选择焊盘,然后点鼠标右键,选择分步和重复

PADS 入门到精通—PCB Layout新建元器件封装

分步和重复

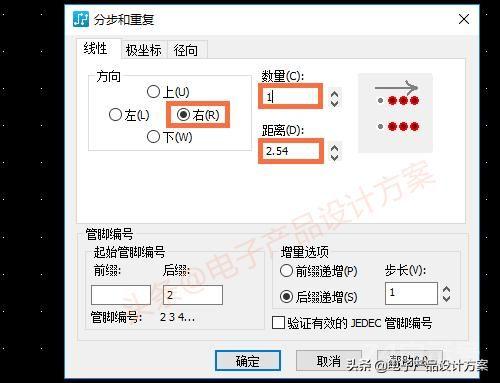

选择好方向,数量,距离,就可以在设定的位置生成相同的焊盘了。这个方法非常适用于生成连续间距的相同焊盘哦。

PADS 入门到精通—PCB Layout新建元器件封装

生成焊盘

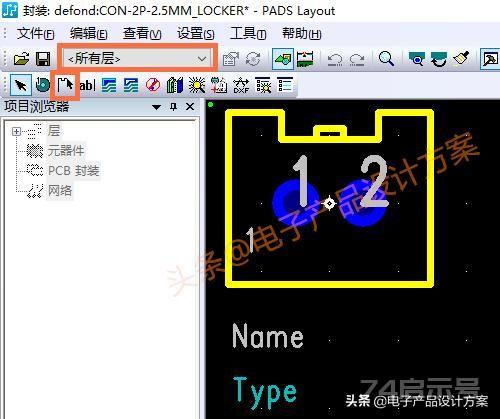

使用2D线工具给元件画上丝印,丝印画在所有层就可以了,2D线工具的使用和前面章节中用PADS Logic画元器件的用法一样,这里就不再重复啰嗦了。

PADS 入门到精通—PCB Layout新建元器件封装

2D线工具画丝印

封装画好后,保存到自己的库中去就可以了。

下面来两个比较实用的干货:

如果你要画的封装形状比较复杂,可以先用CAD画好,用导用DXF文件工具导入就可以了。

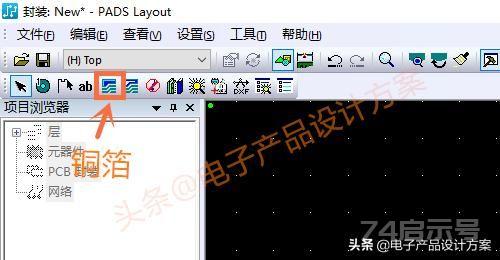

你可能发现使用添加端点工具生成的焊盘都是比较规则的,画不了不规则的焊盘。别急,你可以先添加一个焊盘,然后使用铜箔工具来画的。

PADS 入门到精通—PCB Layout新建元器件封装

铜箔工具

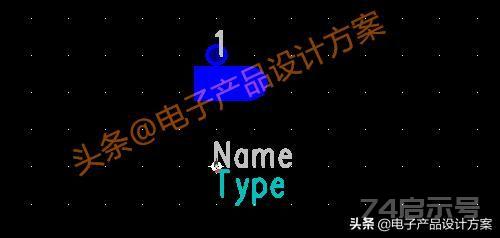

使用方法和2D线工具差不多,比如画一个下图样子的铜箔

PADS 入门到精通—PCB Layout新建元器件封装

铜箔

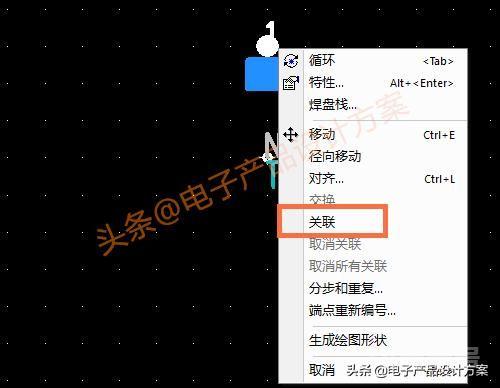

当然这时候焊盘还是没有做好的,选中焊盘,然后点鼠标右键,选择关联

PADS 入门到精通—PCB Layout新建元器件封装

关联焊盘

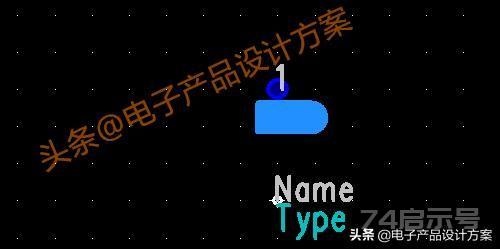

然后再点击刚画好的铜箔,这样焊盘与铜箔就连在一起成为一个焊盘了

PADS 入门到精通—PCB Layout新建元器件封装

关联焊盘
