保险丝熔断
如果出现保险丝熔断的情况,有很大的可能性是由于电源内部的线路有问题导致的。由于电源工作在高电压、大电流的状态下,电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断。重点应检查电源输入端的整流二极管,高压滤波电解电容,逆变功率开关管等,检查一下这此元器件有无击穿、开路、损坏等。如果确实是保险丝熔断,应该首先查看电路板上的各个元件,看这些元件的外表有没有被烧糊,有没有电解液溢出。
如果均没有出现之前的情况,那么就需要使用万用表来对开关管进行测量,检查开关管有无击穿。需要特别注意的是:切不可在某元件损坏时,更换后直接开机,这样很有可能由于其它高压元件仍有故障又将更换的元件损坏,一定要对上述电路的所有高压元件进行全面检查测量后,才能彻底排除保险丝熔断的故障。
无直流电压输出或电压输出不稳定
在负载情况下,如果保险丝完好无损,并且各级的直流电压均没有输出。这种情况主要是以下原因造成的:电源中出现开路、短路现象,过压、过流保护电路出现故障,辅助电源故障,振荡电路没有工作,电源负载过重,高频整流滤波电路中整流二极管被击穿,滤波电容漏电等。在用万用表测量次级元件,排除了高频整流二极管击穿、负载短路的情况后,如果这时输出为零,则可以肯定是电源的控制电路出了故障。若有部分电压输出说明前级电路工作正常,故障出在高频整流滤波电路中。高频滤波电路主要由整流二极管及低压滤波电容组成直流电压输出,其中整流二极管击穿会使该电路无电压输出,滤波电容漏电会造成输出电压不稳等故障。用万用表静态测量对应元件即可检查出其损坏的元件。
电源负载能力差

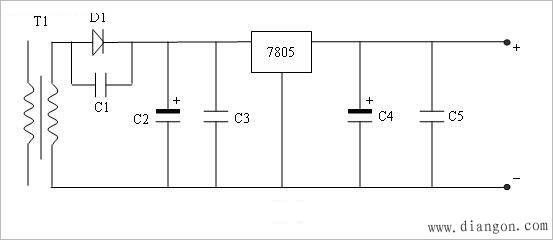

这种现象是比较常见的,以为其经常出现在老式或着长时间工作的电源中。主要原因是各元器件老化,开关管的工作不稳定,没有及时进行散热等。应重点检查稳压二极管是否发热漏电,整流二极管损坏、高压滤波电容损坏等。例:以红处激光光谱仪为例,开机后无法完成自检并报警且主板指示灯不断闪烁。经检查,供光谱仪主板的直流5V电源仅剩2.3伏左右,脱开5V直流电源的负载,通电再次测量5V直流电源,这时则有5V,初步判断此5V直流电源带载能力差,拆开电源外壳进行检修,由于没有带负载时,通电有直流5V输出,故重点检查次级线圈侧的输出整流电路,给5伏电源接上假负载通电进行测量发现三通稳压7805的1、2脚之间电压为5.2伏,2、3脚之间却剩2.3伏,下图所示,故判断三通稳压管7805性能变坏,更换三通稳压管7805故障解决。
现代的电子设备正越来越向着小型化轻便化发展,而其中大部分都离不开开关电源。想要完全掌握开关电源的维修技巧,就要充分熟悉开关电源的工作原理,并且熟悉常见的一些故障。通过本篇文章,希望大家能够对开关电源的维修有所了解,并能够试着自己去解决一些电路中出现的问题。
