今天主要聊聊维修电工是如何带电检测三相异步电动机参数的。
带电检测三相异步电动机参数步骤：
带电检测必须装好连接锁片，接好电源线，接通电源。带电检测主要检查电动机的线电压和相电压、启动电流、空载电流、额定电流。检查过程中要注意安全，防止短路或触电。

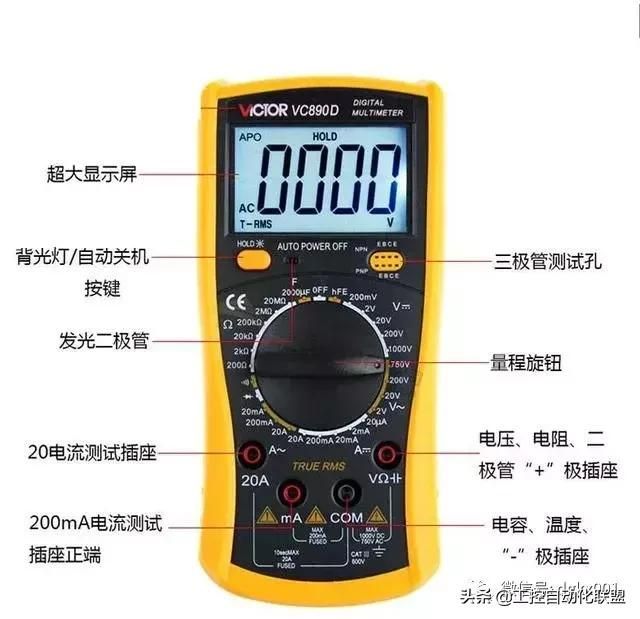

（1）、用万能表测电动机的线电压和相电压的方法：

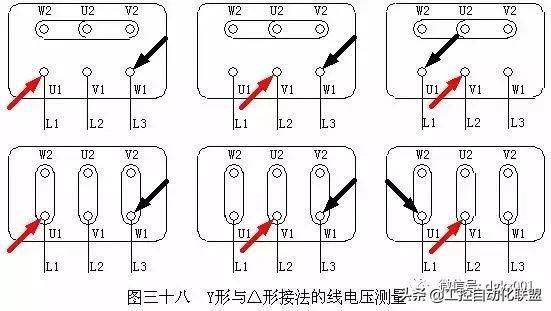

①、线电压：不论是Y形接法还是△形接法，均指相线L1、L2、L3之间的电压，其大小为380V。用交流电压500V档测量U1W1、V1W1、U1V1之间的电压（见图三十八），这三个电压应接近相等，其变化不应超过电动机额定电压的±5%。
②、相电压：是指电动机每个绕组两端的电压。
1）、对Y接法来说，相电压就是相线对中点（三个绕组同名端接在一起的点）的电压。

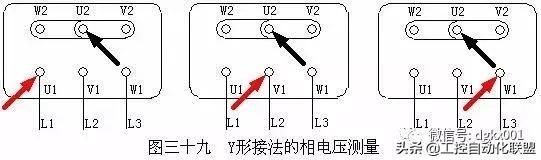

用交流250V档测量，分别测量U1U2、V1V2、W1W2之间的三个电压（220V），见图三十九。

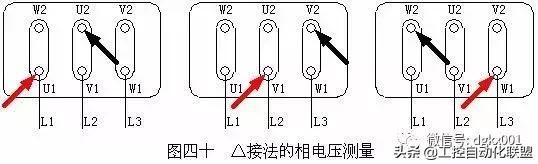

2）、对△接法来说，线电压 = 相电压 = 380V 。用交流电压500V档测量U1U2、V1V2、W1W2三个电压（380V）。见图四十。其实，△接法的线电压测量（见图三十八）和相电压测量是一样的，只是表述的方法不一样罢了。

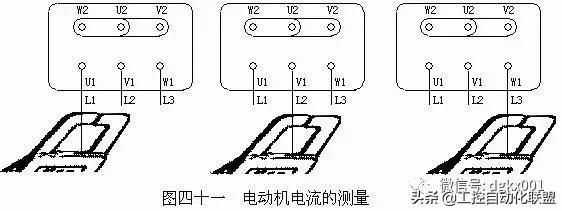

（2）、用钳形电流表测量电动机的电流（见图四十一）：
①、启动电流的测量
启动电流：是指电动机启动瞬间，转子由静止状态到开始旋转的瞬间电流，其大小为额定电流的4~7倍（或5~7倍）。
测量前，先看铭牌找出其额定电流大小，再按7倍估算其启动电流。例如额定电流为1.5A时，则启动电流为10.5A；额定电流为4.7A时，则启动电流为32.9A，然后根据估算的启动电流选择适当的量程档。如果无法选择到适当的量程档使指针处于1/3~2/3范围的，可在钳口内穿绕适当的匝数进行扩流解决。
把导线钳入钳口内（见图四十一，每次一相，测三次），然后接通电源，通电的瞬间指针指示的最大值即为启动电流。
②、空载电流的测量
空载电流：是指电动机没有带任何负载时的电流，通常为其额定电流的30%~60%左右。
测量时，按60%的额定电流选择量程档，先接通电源，待电动机转速稳定后将导线钳入钳口内（每次一相，测三次），分别读取电流值。
如果空载电流过大，可能是定子铁芯绝缘受损、定子与转子气隙过大、定子绕组匝数太少或局部短路等原因引起。如果空载电流过小，可能是定子绕组线径太小或接线有误。
③、额定电流的测量
额定电流：是指电动机带上额定负载正常工作时的电流。
测量时，按额定电流选择量程档，先接通电源，待电动机转速稳定后将导线钳入钳口内（每次一相，测三次），分别读取电流值。

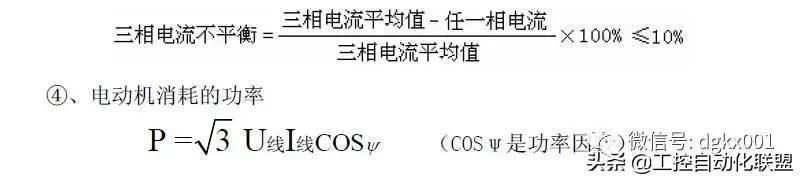

电机正常时的三相电流不平衡≤10%为合格。
