手把手教你开发圆盘仪表控件
前言
大家好，我是新阁教育韩工，前几天在网上看到了一个比较好看的环形控件，今天我们来尝试使用GDI+的方式来绘制一下。
创建项目

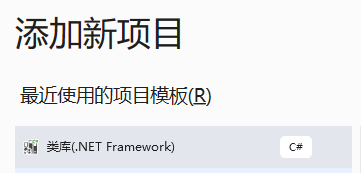

自定义控件库其实本质上就是一个类库，所以我们在创建项目时直接创建类库项目。
在创建好的类库项目中添加“用户控件”。
实现思路

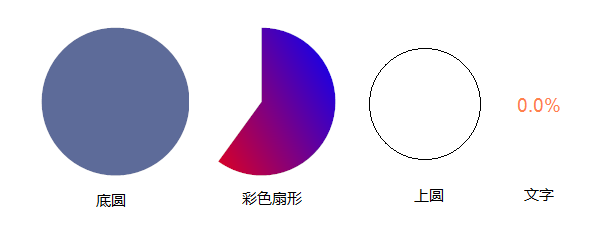

整个控件其实是由四个部分组成的。第一个部分为一个固定颜色的底圆，第二部分是一个渐变色的扇形，第三部分是一个颜色与窗体背景色相同的上圆，第四部分是显示百分比的文字。最后将这四个部分叠加起来就得到了我们最终想要得到的控件。
实现过程1.绘制准备
在用户控件中添加代码，我们使用事件来绘制控件，通过参数 e 来获取画布。并给画布设置一些属性。
protectedoverridevoidOnPaint(PaintEventArgse)
{
base.OnPaint(e);
//获取画布
Graphicsgraphics=e.Graphics;
//消除锯齿
graphics.SmoothingMode=SmoothingMode.AntiAlias;
//文字显示效果
graphics.TextRenderingHint=System.Drawing.Text.TextRenderingHint.ClearTypeGridFit;
//插补模式
graphics.InterpolationMode=InterpolationMode.HighQualityBicubic;
//图片呈现质量
graphics.CompositingQuality=CompositingQuality.HighQuality;
}
2.绘制底圆
我们在事件中继续添加一些代码，使用画布的（）方法绘制一个底圆，底圆的大小依照整个控件的大小创建。
//绘制底圆
SolidBrushbrush1=newSolidBrush(Color.FromArgb(93,107,153));
Rectanglerectangle1=newRectangle(1,1,this.Width-2,this.Height-2);
graphics.FillEllipse(brush1,rectangle1);
测试效果如下:
3.绘制扇形
首先创建属性与字段，以便使用属性来控制扇形的区域，使得扇形的区域是可变的。
//最大值
privatefloatmaxValue=100;
publicfloatMaxValue
{
get{returnmaxValue;}
set
{
maxValue=value;
this.Invalidate();
}
}
//实际值
privatefloatactureValue=60;
publicfloatActureValue
{
get{returnactureValue;}
set
{
actureValue=value;
this.Invalidate();
}
}
//文字显示值
privatefloatPercentVal=0;
绘制扇形的大小与底圆的大小相一致，颜色采用渐变色。
//绘制扇形
Rectanglerectangle2=newRectangle(1,1,this.Width-2,this.Height-2);
LinearGradientBrushbrush2=newLinearGradientBrush(rectangle2,Color.Blue,Color.Red,150.0f,true);
this.PercentVal=(ActureValue/MaxValue)*100;
graphics.FillPie(brush2,rectangle2,-90,(ActureValue/MaxValue)*360f);
测试效果如下:
4.绘制上圆
绘制上圆比较简单，大小比底圆稍小，位置在整个控件中心，颜色与控件颜色相同。
//绘制上圆
SolidBrushsolidBrushElipse=newSolidBrush(this.BackColor);
Rectanglerectangle3=newRectangle(15,15,this.Width-30,this.Height-30);
graphics.FillEllipse(solidBrushElipse,rectangle3);
测试效果如下:
5.绘制文字
最后在控件的中心位置绘制文字
//绘制文字
Fontfont=newFont("华为宋体",14);
PointFpoint=newPointF(((float)this.Width)/2.0f-27,((float)this.Height)/2.0f-10);
graphics.DrawString(this.PercentVal.ToString("0.0")+"%",font,Brushes.Coral,point);
测试效果如下:
总结
经过大致五个步骤就可以使用GDI+的方式来绘制出一个好看的显示百分比的环形控件，希望可以给大家一些启发。
