(转)现代仿苏麻离青的有趣特征

首先，让我们一起来看一组图片，这组图片能否唤起你内心对元明青花认识中最深刻的东西！

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" -type="show-slide" -data="http%3A%2F%%%7b0%26690" ="" ="" >

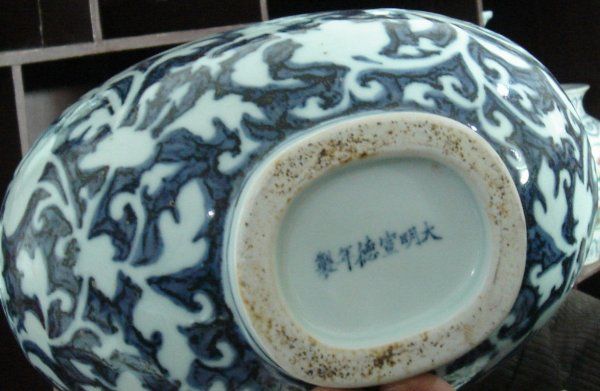

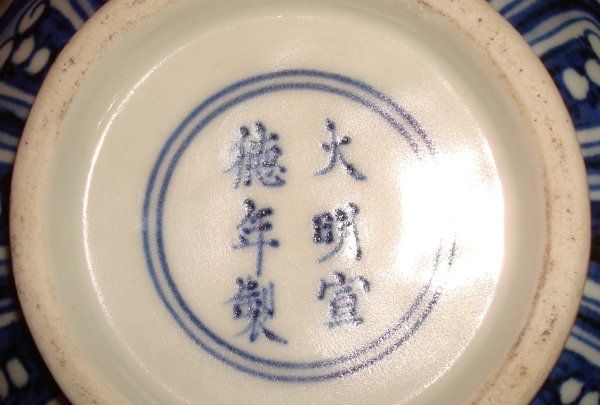

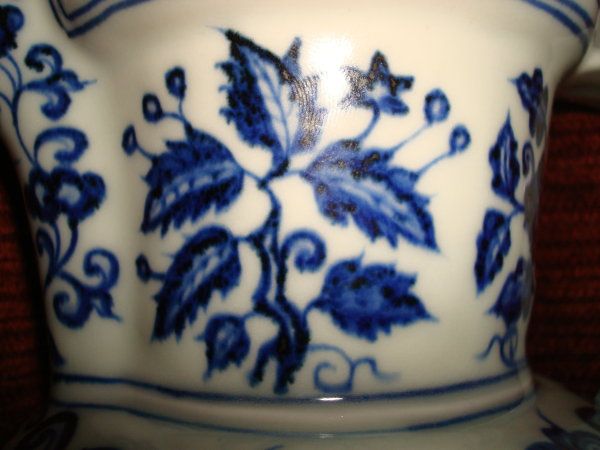

[图一]晕散(现代仿品)

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" -type="show-slide" -data="http%3A%2F%%%bda%26690" ="" ="" >

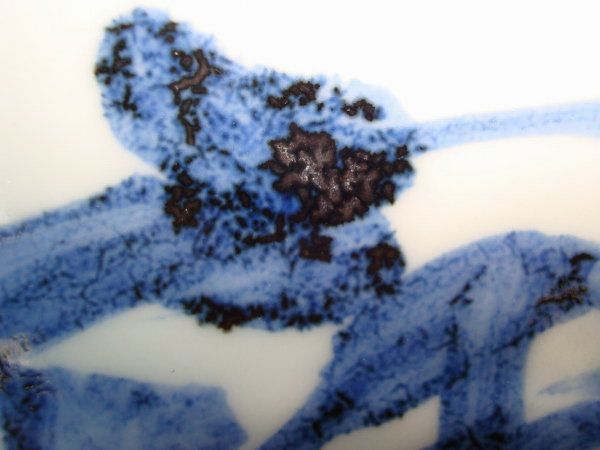

[图二]铁锈斑(现代仿品)

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" -type="show-slide" -data="http%3A%2F%%%c8c%26690" ="" ="" >

[图三]下凹(现代仿品)

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" -type="show-slide" -data="http%3A%2F%%%6b3%26690" ="" ="" >

[图四]下凹(现代仿品)

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" -type="show-slide" -data="http%3A%2F%%%677%26690" ="" ="" >

[图五]串珠状凝聚(现代仿品)

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" -type="show-slide" -data="http%3A%2F%%%bf5%26690" ="" ="" >

[图六]锡光(现代仿品)

仿品也能做得如此苏麻离青！[图一]的晕散、[图二]的铁锈斑、[图三]、[图四]的下凹、[图五]的串珠状凝聚、[图六]的锡光，是如此的真实。现代高科技在极大地提高陶瓷制造的质量与能力的同时，也极大地拉高了仿品的逼真度。

我们先来回顾一下前面第一篇：[认识苏麻离青]中罗列的，关于苏青的视觉特征和形成原理：特征现象、形成机理、主因。

铁锈斑：青料中的高铁成分，在还原过程吸氧形成Fe3O4磁铁矿晶体，高铁。

下 凹：铁锈斑处，色料厚而釉薄，则出现下凹，高铁。

锡 光：铁锈斑处，氧化铁的结晶斑块在光的折射下形成，高铁。

晕 散：高温、青料中Fe2O3的助熔、钙碱釉中CaO的助熔高温、青料中高铁、釉中高钙，高铁。

串珠状凝聚：温度不够、青料研磨不细而使青料未完全溶于釉中，形成黑色的金属氧化物

（低温、青料研磨不精）。

综上，青料中的高铁成分，是形成视觉上的苏麻离青身份特征的主因。

在上面的特征中，只有“串珠状凝聚”与高铁无关，而与青料研磨的精细度有关。科学实验证明：明中期前的景德镇青花色料中，铁钴比和锰钴比都较高，说明明中期前的青料都是未经精炼的钴土矿。这也是为什么从唐到明早期的青花瓷器中，都有串珠状凝聚的现象。

下面，再让我们来看一下苏麻离青的发色。

除了仿出上述的身份特征，青料的发色，是显而易见的重中之重。苏麻离青料经过烧造，发色呈碧蓝，浓艳而沉着。

那么，是哪些因素在影响青花的发色？

首先，对青花的色调起着决定性的作用的，是青料中的化学组成：青料中钴、铁、锰三种着色元素的共同作用，形成了青花的色调。其中钴的着色能力最强，只要引入0．1％，就能使釉着成蓝色，烧成气氛对它的影响较小。铁的着色能力中等，受气氛影响较大，容易与氧结合形成金属氧化物。锰的着色能力较弱，在还原气氛中被还原成Mn2+，在硅酸盐釉中基本无色，但在冷却过程中会受到二次氧化而成Mn3+或Mn4+，使青花的色调青中略带淡紫红色。

除此以外，下列一些工艺因素也有一定的影响：(1)青花料中釉灰的用量（青花料中必须要配入一定量的釉灰才能使用），釉灰用量的多少对釉色有较大影响；(2)青花料的细度——越细发色越好；(3)青花料的浓度——如果色料很浓，烧成后的青花呈深蓝色；如果色料很淡，则呈淡蓝色；(4)运笔速度与方式——作画时运笔慢，色料厚，釉色就深；反之釉色就淡。运笔停留处的色料特别厚，往往形成黑斑；(5)烧成温度和气氛——实验证明，在1250℃烧成时，青花呈蓝到深蓝色。如烧成温度提高到1350℃，则呈蓝黑色。气氛对青花本身和釉的色调都有一定影响。

现在我们来总结一下：通过在青料中加入高铁，即可仿出苏麻离青在视觉上表现出来的物理特征；通过将青料配比成与苏麻离青相同的化学组成，即可仿出苏青的主色调。而这对于现代科技来说，太容易做到了。

找回藏家手中的打狗棒，让我们还是从现代科技手段入手。

今天的科技在陶瓷烧造工艺中改进了什么，那么这些革新与改进，必然会带来相应的特征，捕捉这些特征，便是发现仿品痕迹的有效方法。

众所周知，现代陶瓷制作技术在下面两个方面，做了很大的革新：一是原料的精炼和提纯技术，二是烧造工艺的革新。

首先，新科技极大地提高了青料的精炼与提纯技术。早在清末，欧洲人发明的工业提纯的化学氧化钴便传入了中国，景德镇的工匠将化学氧化钴用于调色。这种精炼与提纯手段，与传统的青料淘洗研磨工艺不同，它可以使青花色料非常的细，因而无法做出如串珠状凝聚的自然效果，而这种因青料研磨不精出现的“串珠状凝聚”的黑色斑点，恰恰是明中期前青花瓷器的年代特征。

我们可以观察下图[图七]和[图八]，来自伊朗国家博物馆的两件元青花，我们可以清晰地看到这些带着浓烈的时代特征的黑色斑点，注意观察红色框内区域的黑色斑点特征，它们是顺着运笔方向、呈点状分布的的。这符合研磨不细的小颗粒被工匠的画笔带着，顺着运笔的方向留下分布的痕迹。我们知道这些黑色斑点的成因是粗颗粒不溶于釉中，而留下的原金属氧化物。

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" ="" ="" >

[图七]黑色斑点（伊朗国家博物馆）

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" ="" ="" >

[图八]黑色斑点（伊朗国家博物馆）

我们再观察下图[图九]、[图十]，仍然注意观察红色框内的深色分布，有没有发现它们是（仿品）呈茎脉状分布的？也就是会与运笔方向交叉甚至垂直。

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" ="" ="" >

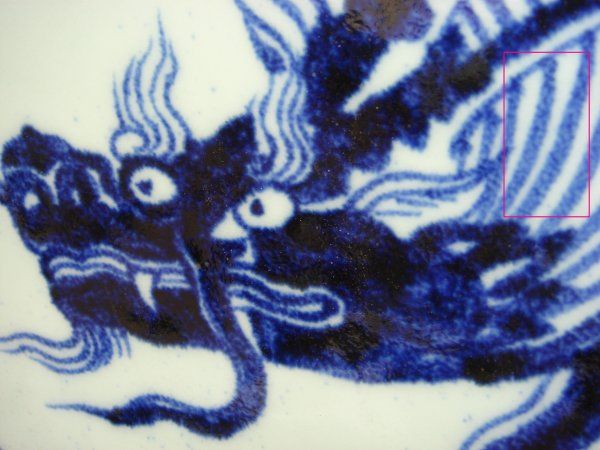

[图九]（仿品）

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" ="" ="" >

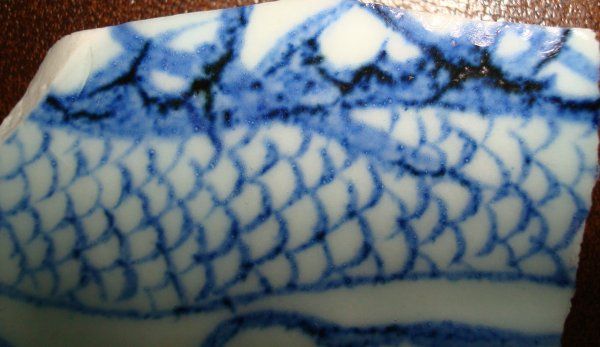

[图十]（仿品）

这是为什么呢？这便是工业革命对原料的精炼与提纯技术带来的时代痕迹。由于色料非常精细，颗粒分布均匀，高温下溶于釉中，这些深颜色是铁离子还在原过程中吸收氧气而氧化形成的氧化铁，因此可以不顺着运笔的方向分布，也就是为什么会出现如茎脉状、和运笔方向交叉甚至垂直的分布。

下面我们再来谈谈烧造工艺的革新。

我们都知道，景德镇从传统的柴窑、人工控制温度，到煤窑、气窑、电控温度，烧造工艺获得了极大的革新。如今的气窑，成本低、烧造时间短、窑温可控而稳定，大大降低了生产成本，提高了陶瓷烧造的质量。

然而，就是为了降低成本，一般柴窑烧造需要26小时，气窑烧造却只要10个小时，这缩短了的时间留下了什么痕迹？我们知道，只有温度足够、和时间足够的条件下，才能保证青料中三氧化二铁的充分氧化，才能使釉面熔融更加完全。而如果时间不够，青料与釉熔融过程中一定会留下仓促的痕迹，这个痕迹就是[图九]、[图十]红色框中表现出来的如茎脉状、和运笔方向交叉甚至垂直的分布的深色纹理。这些茎脉状纹理，就是两种物质熔融不充分的表现。

看过甄嬛传吗？皇上在和六阿哥滴血验亲的那场戏，当温太医的血和六阿哥的血刚滴入水中，即表现出来红色的茎脉纹理，如果时间足够长，茎脉纹理就会消失。

试过在清汤中加入香油吗？香油滴入汤水中的初始状态，是呈一滴一滴聚集分布状，这是由于油和水的比重不同，两种物质是不相溶的。

这就是为什么[图七]、[图八]的黑色斑点呈点状分布，因为这些黑色斑点是青料研磨不精细的颗粒，没有溶于釉中；而[图九]、[图十]的茎脉状分布的纹理，是由于高温下青料没有足够的时间完全与釉相溶，呈现在溶入的一个不完全状态。

因此，我大胆推断，这种茎脉状纹理便是现代烧造技术的时代痕迹。

然而，从下面[图十一]、[图十二]的红色框中，我们并没有发现上面段落所说的茎脉状纹理，但它们仍然是现代仿品。这是为什么呢？难道它们是采用纯传统工艺烧造出来的吗？

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" ="" ="" >

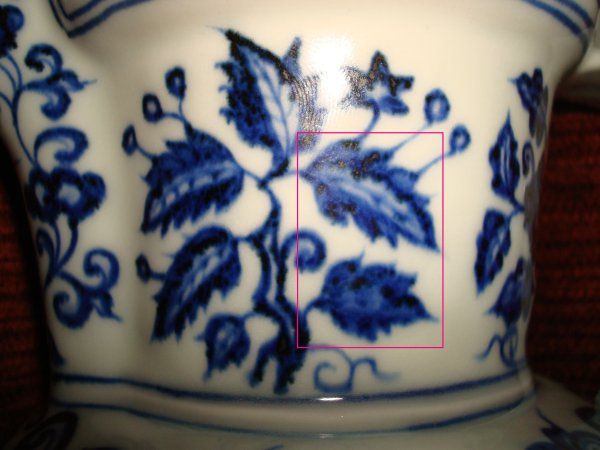

[图十一]下凹（仿）

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" ="" ="" >

[图十二]串珠状凝聚(现代仿品)

回答是否定的。现代科技可以添加一些助溶剂，使色料与釉在相对短的时间和相对低的温度条件下完全熔融，这样就可以不出现这种茎脉状纹理。

但是，让我们来观察一下色彩对比度和色料的厚薄度，从钴蓝色背景和黑色斑点或斑块的色彩对比度看，

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" ="" ="" >

[图七]黑色斑点（伊朗国家博物馆）

现代仿苏麻离青的有趣特征" alt="[转载]第三篇现代仿苏麻离青的有趣特征" ="" ="" >

[图八]黑色斑点（伊朗国家博物馆）

[图七]、[图八]清晰而反差强烈，钴蓝艳而稳定安静，黑色或深蓝色斑点和斑块与背景钴蓝相比层次分明、反差强烈；另一方面，色料的厚薄也对比分明，黑色铁锈斑块说明烧造时间充分，在还原时间段铁离子有充分的时间富集并还原成氧化铁，深色斑点说明色料的粗颗粒未溶于釉中；而[图十一]、[图十二]背景蓝与深蓝色或黑色斑块色彩对比度不太明显，层次不分明，色料的厚薄看不出较大差异，说明烧造时间不充分，不足以让铁离子富集，就直接还原成氧化铁，也没有色料粗颗粒散落分布。

因此，我的又一个大胆推断是：这种深色或黑色斑点、斑块与青花蓝色背景层次不分明、对比度不明显、色料厚薄不清晰的现象，也是现代烧造工艺留下的时代特征。
