电线导管KBG、JDG和SC的正确选用
很多电气设计人员在配电线路布线时都不能正确选用KBG、JDG和SC电线管，造成设计文件不能满足相关规范要求。 原因是大部分电气设计人员对KBG、JDG和SC管的规格型号不够熟悉，特别是壁厚，不能熟练掌握规范条文对不同场所金属管布线时的壁厚要求，导致在设计选型中三种管材混淆，不能正确使用的情况。
因此电气设计人员应熟悉KBG、JDG和SC管的规格型号，熟练掌握规范条文，在配电线路布线选择金属管时综合考虑金属管规格型号和规范条文。

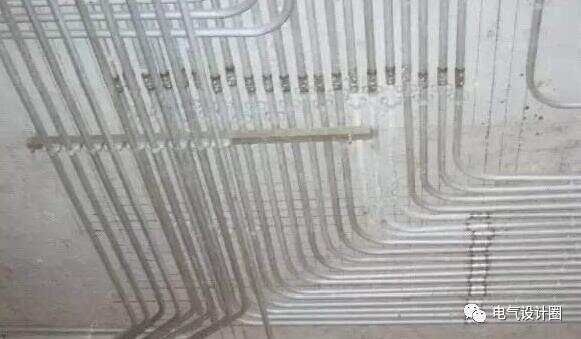

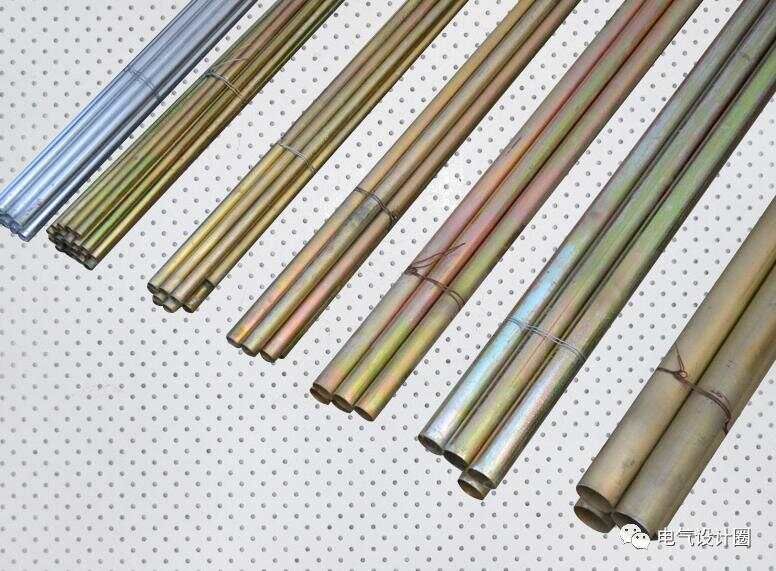

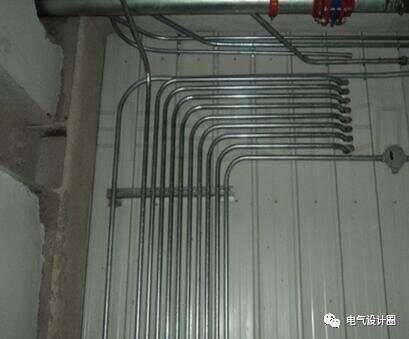

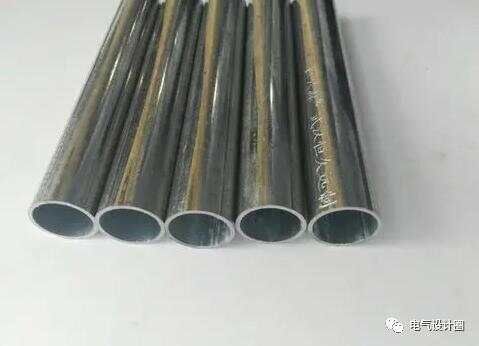

KBG管：套接扣压式薄壁钢导管，简称KBG管。导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型、双面镀锌而制成。管材壁厚均匀，卷焊圆度高，与管接头公差配合好，焊缝小而圆顺，管口边缘平滑。
KBG管与管连接时，直接将导管插入直管接头或弯管接头，用套接扣压器在连接处施行扣压即可。常用规格尺寸有Φ16、Φ20、Φ25、Φ32、Φ40等5种，管壁厚度分别为1mm或1.2mm， 规格尺寸见以下表格。导管出厂长度均为4m。

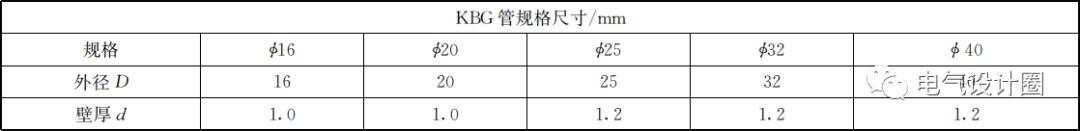

▼ KBG管规格尺寸

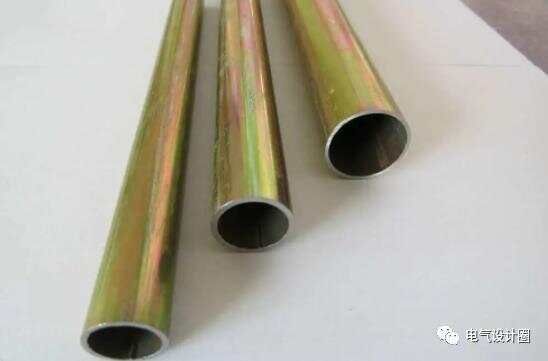

JDG管：套接紧定式镀锌钢导管，简称JDG管。导管采用优质冷轧带钢，经高频焊机组自动焊缝成型、双面镀锌保护；壁厚均匀，卷焊圆度高，与管接头公差配合好，焊缝小而圆顺，管口边缘平滑；用配套弯管器弯管时横截面变形小。导管出厂长度为４ｍ，共有Φ16、Φ20、Φ25、Φ32、Φ40五种规格。标准型导管壁厚为1.6ｍｍ，预埋、吊顶敷设均适用；其他型导管壁厚为1.2ｍｍ，规格型号详细见以下表格。

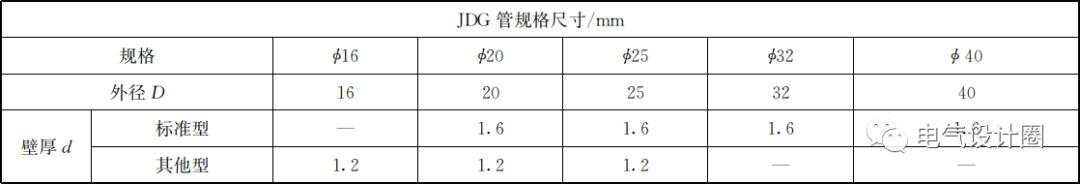

▼ JDG管规格尺寸
KBG管与JDG管称谓混淆。由于KBG管问世在先，JDG管在后，通常均惯将两类管材统称为KBG管，甚至在某些省、市的安装工程预算定额价目表中也统称之KBG管，导致管材、附件等界定不清，施工工艺交错混杂，建材市场上假冒伪劣产品接踵而来。

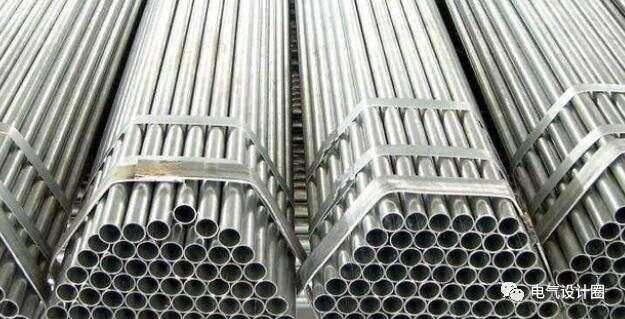

SC管：低压配电中通常称为焊接钢管，又称低压流体输送用焊接钢管，由钢板或带钢卷成筒状经焊接而生产的钢管。根据焊接方法可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管等；根据焊缝形式可分为直缝焊管和螺旋焊管。钢管镀锌采用热浸镀锌法。镀锌钢管参数详细见以下表格。

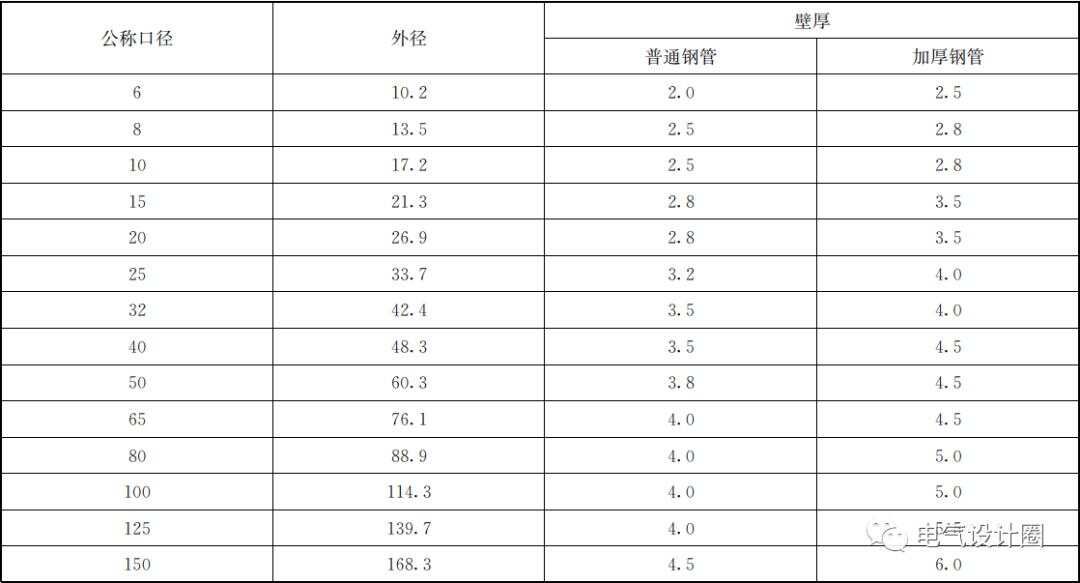

▼ 钢管的公称口径与钢管的外径、壁厚对照 （ｍｍ）
注：表中的公称口径系近似内径的名义尺寸，不表示外径减去两个壁厚所得的内径。
根据 《民用建筑电气设计标准》 2019第8.3.2条规定：明敷于潮湿场所或埋于素土内的金属导管，应采用管壁厚度不小于2.0ｍｍ的钢导管，并采取防腐措施。明敷或暗敷于干燥场所的金属导管宜采用管壁厚度不小于1.5ｍｍ的镀锌钢导管。
根据 《低压配电设计规范》第7.2.10条规定：暗敷于干燥场所的金属导管布线，金属导管的管壁厚度不应小于1.5ｍｍ，明敷于潮湿场所或直接埋于素土内的金属导管布线，金属导管应符合现行国家标准《电气安装用导管系统第1部分：通用要求》GB/.1或 《低压流体输送用焊接钢管》GB/T3091的有关规定；当金属导管有机械外压力时，金属导管应符合现 行国家标准《电气安装用导管系统第1部分：通用要求》GB/.1中耐压分类为中型、重型及超重型的金属导管的规定。
从以上两条规范，根据从严不从宽原则，按《民用建筑电气设计标准》第8.3.2条规定执行，在电气设计中应明确不同环境对管材壁厚的要求。
