什么是中性线

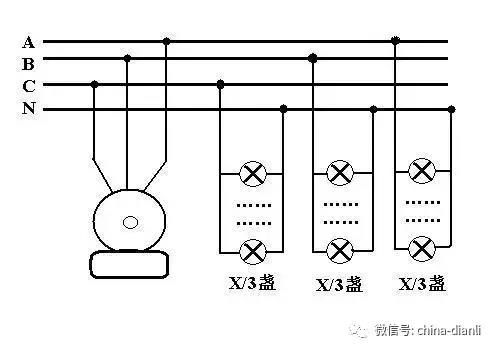

在低压配电网中,输电线路一般采用三相四线制,其中三条线路分别代表A,B,C三相,不分裂,另一条是中性线N。(区别于零线,在进入用户的单相输电线路中,有两条线,一条我们称为火线,另一条我们称为零线,零线正常情况下要通过电流以构成单相线路中电流的回路,而三相系统中,三相自成回路,正常情况下中性线是无电流的)。故称三相四线制。在380V低压配电网中为了从380V相间电压中获得220V线间电压而设的N线。
三相电的星形接法将各相电源或负载的一端都接在中性点上,可以将中性点引出作为中性线,形成三相四线制。也可不引出,形成三相三线制。
三相电的三角形接法没有中性点,也没有中性线。
在供电系统中,中性线 零线的作用是什么﹖从题面上它本身就包含两个概念:中性线和零线。《电工学》中讲:变压器、发电机的绕组中有一点,此点与外部各接线端间的电压绝对值均相等,这一点就称为中性点,通常我们称它为0点;但是当中性点接地时,该点就称为零点;由中性点引出的导线,称为中性线;由零点引出的导线,则称为零线。由以上比较我们还可以得出电网中性点不同运行方式下的安全措施,即中性点的绝缘运行方式和中性点的直接接地运行方式。

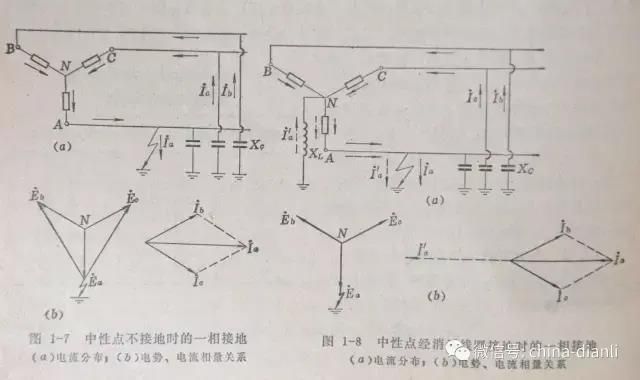

中性点绝缘运行方式下应做到:①所有用电设备都必须采用保护接地,而不允许采用保护接零;②中性线的机械强度应与相线相同,中性线不允许断开;③中性线电流不应超过变压器二次线圈额定电源的25%,三相负荷电流不应相差太大,以免影响三相电压的平衡;④杜绝中性线直接接地,低压配电盘必须设置三相绝缘监察装置,以便及时发现和排除低压电网中的接地故障;⑤配电变压器二次侧应加装4只避雷器,以防止雷电过电压。
中性点直接接地运行方式下应做到:①所有用电设备在正常情况下不带电的金属部分,都必须采用保护接零或保护接地;②在三相四线制的同一低压配电系统中,保护接零和保护接地不能混用,即一部分采用保护接零,而另一部分采用保护接地,但若在同一台设备上同时采用保护接零和保护接地则是允许的,因为其安全效果更好;③要求中性线必须重复接地,因为在中性线断开的情况下,接零设备外壳上都带有220V的对地电压,这是绝不允许的
零线是变压器中性点引出的线路,与相线构成回路对用电设备进行供电,通常情况下,零线在变压器中性点处与地线重复接地,起到双重保护作用电压是两点间电位差。有了电压,电子就会在电线中流动形成电流。这就像水从高处向低处流动的道理是一样的。水在流动的过程中会做功,电在流动过程中也会做功。电流通过线径细、电阻大的导线时,会发生类似塞车的情况,导致发热。电灯的钨丝能承受高温,钨丝在高热情况下就发光了。
交流电源线分为零线和火线。零线总是与大地的电位相等(但并不是说大地的电位就一定低),火线与零线保持呈正弦振荡式的压差。因为人在自然状态下与大地是零电位差的,所以一般情况下,人接触零线是不会被电击的。用电器把外壳与零线连接(接零)就可以保护人不触电,就是这个原因。
接地分为工作接地(为了让用电设备正常工作)保护接地(象三角插头)防雷接地(避雷针)接地就是指将地面上的金属物或电气回路中的某一点通过导体与大地相连,使该物体与大地保持等电位。防止人触碰后触电
零线当然有电流了,没有电流怎么形成回路,零线电流和火线电流一样,只是电位为0而已,就象水由高处落下一样。零线是有电流的。火线有多少电流,零线就有多少电流。
如果是单相供电,零线与火线的电流相等 .人们所说的零线没电,是指零线相对于地电压为零。
零线有电流,通向大地
因为电线的电阻远远小于试电笔的电阻,所以电流不会从试电笔走,所以测不出电流。
