电力系统中常见的三相不平衡现象是什么

安科瑞 梅岑彬 18761500144

不平衡的定义:IEC定义电压不平衡为多相系统中基频线电压的方均根值,或两个顺序线电压之间的相角不相等,并且将三相电压不对称(或者不平衡)定义为负序或零序分量与正序分量之比,通常用百分比来表示。

不平衡的表征:不平衡度可以用三相电压(或电流)中偏离三相电压(或者电流)平均值的最大量,除以三相电压(或电流)的平均值来计算,通常用百分比来表示。

不平衡的计算:电压不平衡度=100*(偏离平均电压最大量)/平均电压

不平衡的标准:国标中规定电力系统公共连接点正常电压不平衡度允许值为2%,短时不超过4%。接于公共接点的每个用户,引起该点正常电压不平衡度允许值一般为1.3%。

不平衡的影响:所有的电动机对相电压不平衡均是敏感的。某些电子设备如计算机,在相电压不平衡大于2%或2.5%时,也可能受到影响。通常,不应将单相负荷接在有对相电压不平衡敏感的设备的三相供电回路中。这种设备应分开供电。

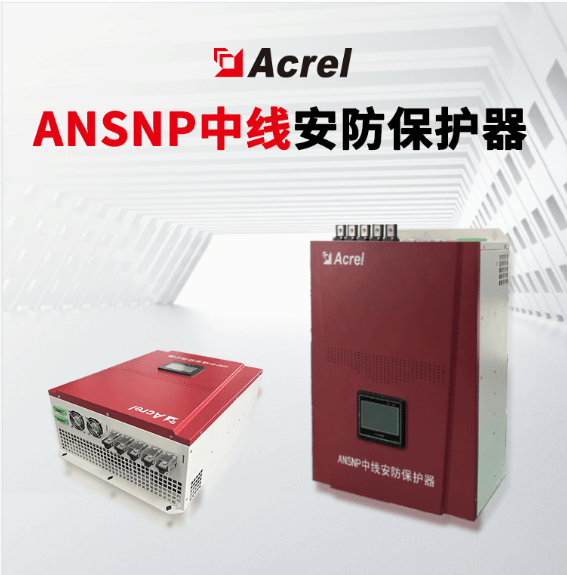

对于不平衡现象,安科瑞有ANSNP中线安防保护器来加以应对。中线安防保护器的基本原理为:通过电流检测环节采集系统中性线上各次谐波电流,经控制器快速计算并提取各次谐波电流的含量,产生谐波电流指令,通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流,并注入中性线,从而消除中性线中过大的电流。
